Produktnummer: 201010509

FS45-4-M16+M20

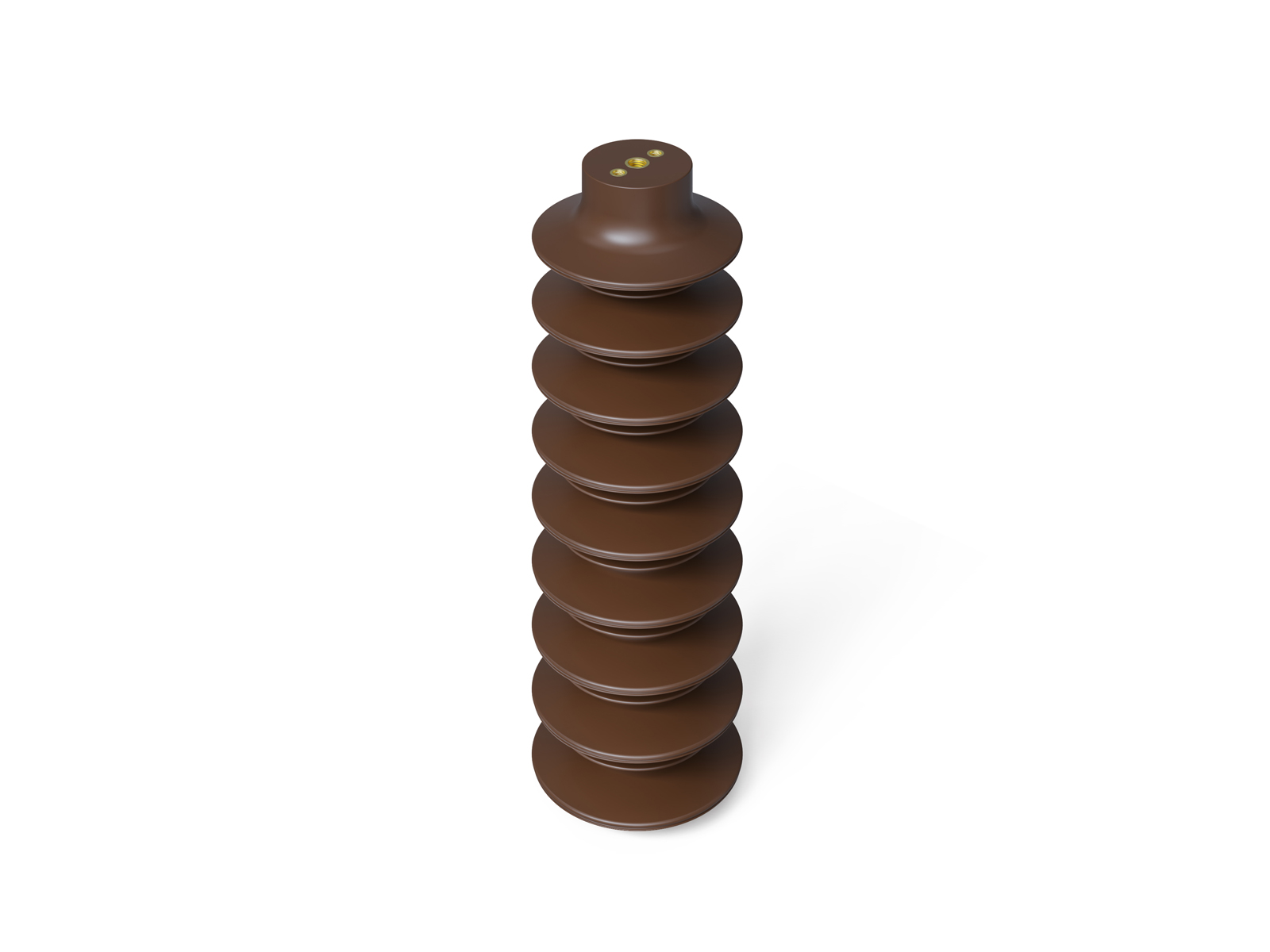

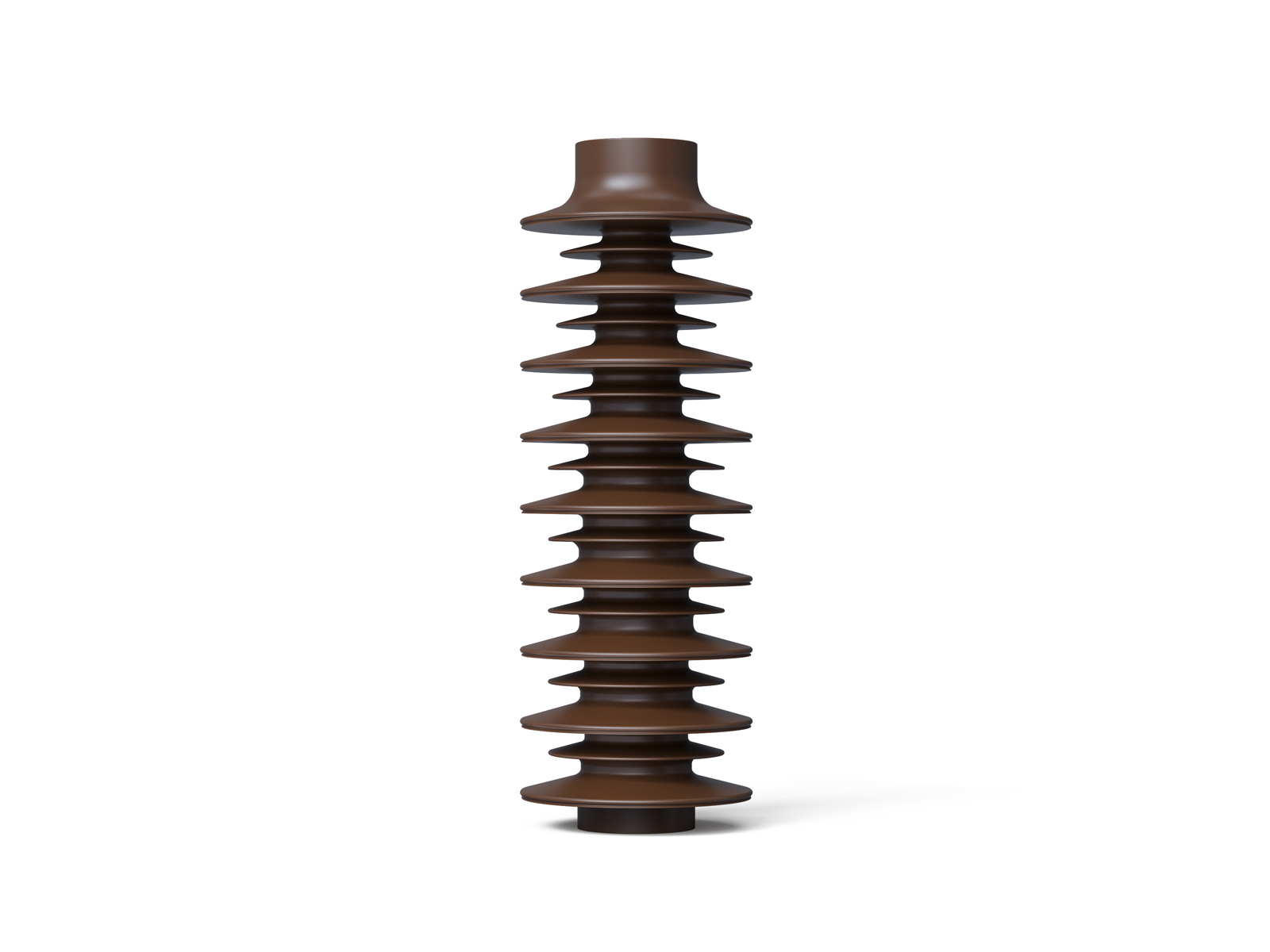

Gießharz-Freiluft-Stützer 45kV

Stützisolator aus cycloaliphatischem Epoxid-Gießharz für Freiluftanlagen

Material

Höhe

Durchmesser

Biegebruchkraft

Kriechweg

Temperaturbereich

Stehwechselspannung in kV trocken

Anlage Innenraum/Freiluft

Nennsteh-Wechselspannung

Fußarmatur

Kopfarmatur

Zulässige Betriebsspannung

Jetzt anfragen

Stützisolator aus cycloaliphatischem Epoxid-Gießharz für Freiluftanlagen

FS45-4-M16+M20 - Ausführungen

Beschreibung	ID	Material	Höhe	Durchmesser	Biegebruchkraft	Kriechweg	Temperaturbereich	Stehwechselspannung in kV trocken	Anlage Innenraum/Freiluft	Nennsteh-Wechselspannung	Fußarmatur	Kopfarmatur	Zulässige Betriebsspannung
FS12-10-M16+M20	201010500	Epoxid-Gießharz	210 mm	135 mm	10 kN	514 mm	-40/+90 °C	50 kV	Freiluftanlage	125 kV	M20x34	M16x33	12 kV	Zu den Details
FS24-12-M16	201010501	Epoxid-Gießharz	280 mm	170 mm	12 kN	849 mm	-40/+90 °C	117 kV	Freiluftanlage	193 kV	M16x35	M16x35	24 kV	Zu den Details
FS36-8-M16+M20	201010502	Epoxid-Gießharz	360 mm	170 mm	8 kN	849 mm	-40/+90 °C	135 kV	Freiluftanlage	230 kV	M20x40	M16x33	24 kV	Zu den Details
FS6-6-M10	201010503	Epoxid-Gießharz	60 mm	60 mm	6 kN	85 mm	-40/+90 °C		Freiluftanlage	60 kV	M10x16	M10x16	6 kV	Zu den Details
FS6-7,5-M12	201010504	Epoxid-Gießharz	60 mm	60 mm	8 kN	85 mm	-40/+90 °C		Freiluftanlage	60 kV	M12x18	M12x18	6 kV	Zu den Details
FS6-10-M16	201010505	Epoxid-Gießharz	60 mm	60 mm	10 kN	85 mm	-40/+90 °C		Freiluftanlage	60 kV	M16x20	M16x20	6 kV	Zu den Details
FS24-12-M16+M20	201010506	Epoxid-Gießharz	280 mm	170 mm	12 kN	849 mm	-40/+90 °C	117 kV	Freiluftanlage	193 kV	M20x34	M16x33	24 kV	Zu den Details
FS24-7-hängend	201010508	Epoxid-Gießharz	280 mm	135 mm	7 kN	823 mm	-40/+90 °C	50 kV	Freiluftanlage	125 kV	M16x42	M16x42	24 kV	Zu den Details
FS45-4-M16+M20	201010509	Epoxid-Gießharz	500 mm	170 mm	4 kN	1.547 mm	-40/+90 °C	95 kV	Freiluftanlage	250 kV	M20x34	M16x33	45 kV	Zu den Details
FS12-11 hängend	201010510	Epoxid-Gießharz	210 mm	135 mm	11 kN	514 mm	-40/+90 °C	50 kV	Freiluftanlage	125 kV	M16x42	M16x42	12 kV	Zu den Details
A12N-2 M16/M16 Cyclo	201010511	Epoxid-Gießharz	130 mm	60 mm	5 kN		-40/+90 °C		Freiluftanlage	75 kV	M16x33	M16x33	12 kV	Zu den Details
40/40-M10 GH Cyclo	201010512	Epoxid-Gießharz	40 mm	45 mm	6 kN		-40/+90 °C		Freiluftanlage		M10x12	M10x12		Zu den Details
A12N-1 M10/M16 Cyclo	201010515	Epoxid-Gießharz	130 mm	60 mm	5 kN		-40/+90 °C		Freiluftanlage	75 kV	M16x33	M16x20		Zu den Details
FS36-8-M16 hängend	201010516	Epoxid-Gießharz	360 mm	135 mm	8 kN	981 mm	-40/+90 °C	70 kV	Freiluftanlage	170 kV	M16x42	M16x42	36 kV	Zu den Details
FS36-5-M10+M16	201010517	Epoxid-Gießharz	360 mm	135 mm	5 kN	980 mm	-40/+90 °C	70 kV	Freiluftanlage	170 kV	M16x33	M10x20	36 kV	Zu den Details
FS24-5-M16+M16	201010518	Epoxid-Gießharz	210 mm	135 mm	5 kN	514 mm	-40/+90 °C	50 kV	Freiluftanlage	125 kV	M16x33	M16x33	24 kV	Zu den Details

FS45-4-M16+M20 - Eigenschaften

Bezeichnung	Wert
Material	Epoxid-Gießharz
Höhe	500 mm
Durchmesser	170 mm
Biegebruchkraft	4 kN
Kriechweg	1.547 mm
Temperaturbereich	-40/+90 °C
Stehwechselspannung in kV trocken	95 kV
Anlage Innenraum/Freiluft	Freiluftanlage
Nennsteh-Wechselspannung	250 kV
Fußarmatur	M20x34
Kopfarmatur	M16x33
Zulässige Betriebsspannung	45 kV
