Neue modulare Reihen-Kabelschellen für eine flexible und sichere Verbindung
Kompakt, stapelbar und mechanisch hoch belastbar
Redaktion |

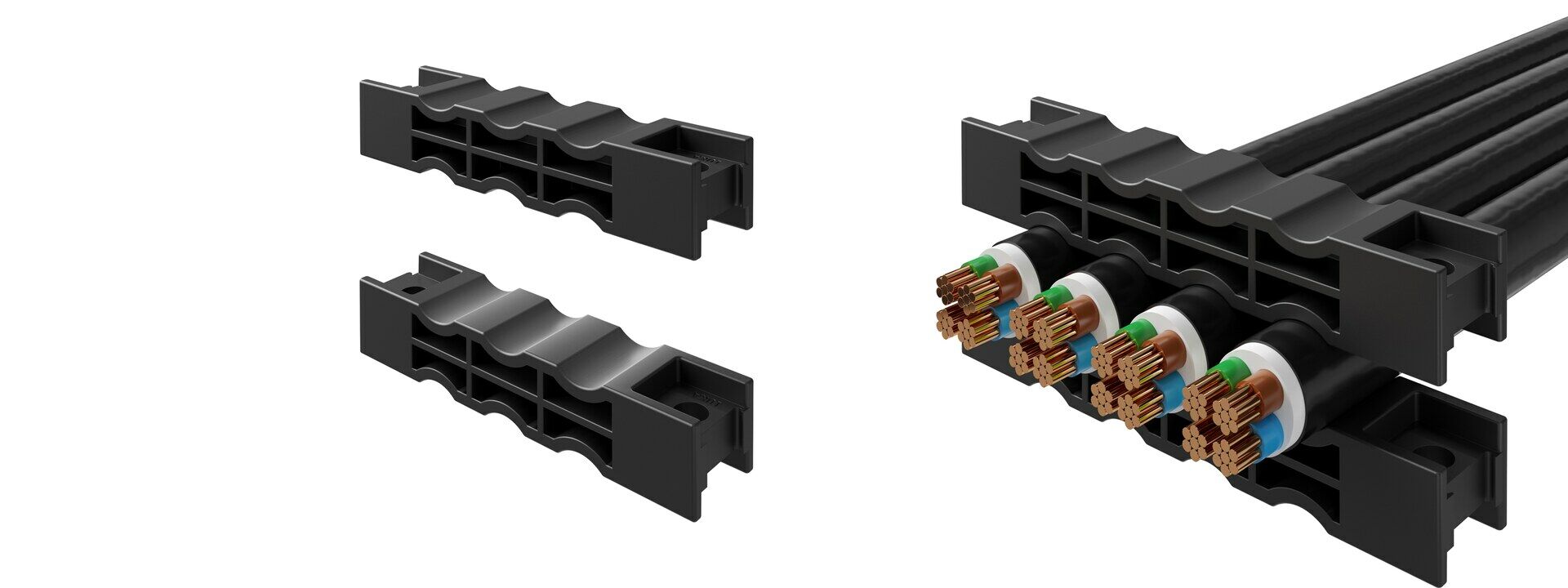

Mit den neuen LKRS 3x10-32 und LKRS 4x10-32 erweitert LUKA sein Kabelschellenportfolio um zwei modular kombinierbare Ausführungen für drei oder vier parallel geführte Kabel. Dank seitlicher Verbindung und vertikaler Stapelbarkeit lässt sich die Kabelführung flexibel an unterschiedliche Einbausituationen anpassen – bei einer geprüften Umbruchfestigkeit von 10 kN.
Kompakte Kabelführung für drei oder vier parallele Kabel
Die neuen Reihen-Kabelschellen LKRS 3x10-32 und LKRS 4x10-32 ermöglichen die sichere und platzsparende Befestigung von drei beziehungsweise vier parallel geführten Kabeln mit Außendurchmessern von 10 bis 32 mm.
Durch die gemeinsame Aufnahme mehrerer Kabel in einer Schelle entsteht eine kompakte und strukturierte Kabelführung. Gleichzeitig reduziert sich gegenüber der Verwendung einzelner Kabelschellen die Anzahl der erforderlichen Befestigungselemente. Das vereinfacht die Montage und ermöglicht eine effiziente Nutzung des vorhandenen Bauraums.
Flexible Kabelführung durch modulares Verbindungssystem

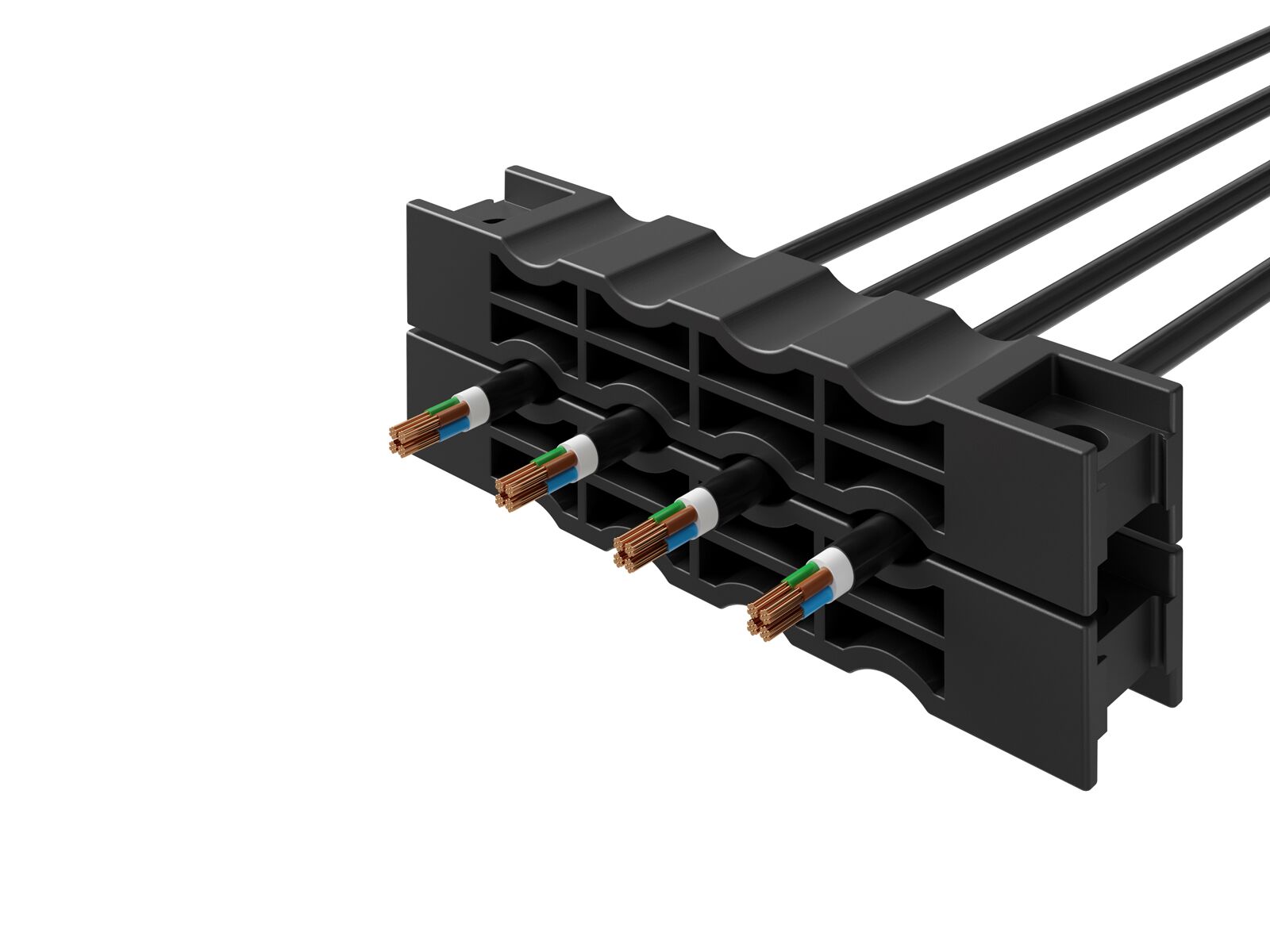

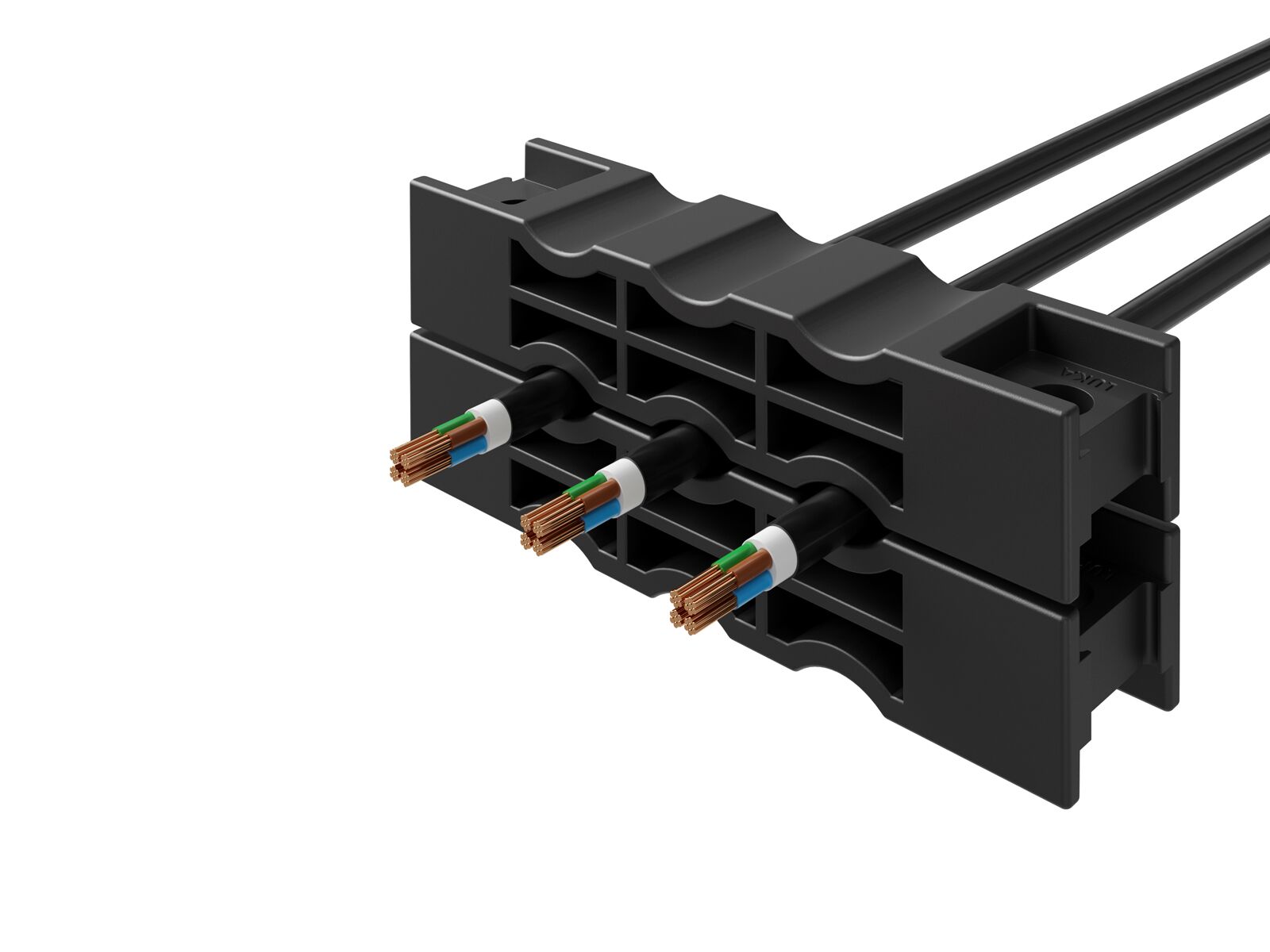

Ein besonderes Merkmal der neuen LKRS-Ausführungen ist ihr modularer Aufbau. Über die integrierte Schwalbenschwanzverbindung lassen sich mehrere Kabelschellen seitlich miteinander verbinden. Zusätzlich können die Schellen übereinander gestapelt werden.
Dadurch lässt sich das Kabelhaltesystem sowohl horizontal als auch vertikal erweitern und flexibel an unterschiedliche Kabelbelegungen und Einbausituationen anpassen. Die Kombination aus kompakter Bauweise und modularer Erweiterbarkeit bietet eine vielseitige Lösung für anspruchsvolle Kabelinstallationen.
Hohe mechanische Belastbarkeit – geprüfte Umbruchfestigkeit von 10 kN
Bei Kurzschlussereignissen können erhebliche elektrodynamische Kräfte auf Kabel und deren Befestigungssysteme wirken. Eine hohe mechanische Belastbarkeit der Kabelschellen ist daher entscheidend für die zuverlässige Fixierung der Kabel.
Die Reihen-Kabelschellen LKRS 3x10-32 und LKRS 4x10-32 verfügen über eine geprüfte Umbruchfestigkeit von 10 kN. Darüber hinaus wurden die Kabelschellen einer dynamischen Kurzschlussprüfung unterzogen.
Die erforderlichen Befestigungsabstände hängen unter anderem vom Stoßkurzschlussstrom, der Leiteranordnung, den Kabelabständen und der mechanischen Belastbarkeit der eingesetzten Kabelschellen ab.
LUKA unterstützt Kunden bei der technischen Auslegung und der Ermittlung geeigneter Befestigungsabstände. Weiterführende Informationen zur Berechnung finden Sie in unserem Fachbeitrag „Mechanische Kurzschlussfestigkeit“ vom 16.12.2025.
Glasfaserverstärktes Polyamid für anspruchsvolle Einsatzbedingungen
Die Reihen-Kabelschellen bestehen aus hochwertigem Polyamid mit einem Glasfaseranteil von 30 %. Der Werkstoff zeichnet sich durch eine hohe mechanische Stabilität sowie eine ausgezeichnete Beständigkeit gegenüber verschiedenen Umwelteinflüssen aus.
Die Schellenkörper sind nichtmetallisch, nichtmagnetisch und korrosionsfrei. Darüber hinaus sind sie UV- und witterungsbeständig sowie beständig gegen Ozon, Salz, Feuchtigkeit, Fette, Mineralöle, Kraftstoffe, Alkalien und Alkohole.
Mit einem Gebrauchstemperaturbereich von −60 °C bis +120 °C und einer kurzzeitig zulässigen Erwärmung bis +220 °C eignen sich die Kabelschellen für vielfältige Anwendungen im Innen- und Außenbereich.
Vielseitige Einsatzmöglichkeiten in Energieversorgung, Industrie und Infrastruktur
Die Reihen-Kabelschellen LKRS 3x10-32 und LKRS 4x10-32 eignen sich für unterschiedlichste Anwendungen, bei denen mehrere Energie- oder Leistungskabel parallel geführt und zuverlässig befestigt werden müssen.
Durch ihre kompakte Bauweise, die hohe mechanische Belastbarkeit und das modular erweiterbare Verbindungssystem bieten sie insbesondere bei begrenztem Montageraum und komplexen Kabelinstallationen Vorteile.
Typische Einsatzbereiche:
- Energieversorgung und Energieverteilung
- Schaltanlagen, Verteilersysteme und Netztechnik
- Umspannwerke und Energieinfrastruktur
- Batteriespeichersysteme (BESS)
- Photovoltaik- und Erneuerbare-Energien-Anlagen
- Ladeinfrastruktur und Elektromobilität
- Industrie-, Maschinen- und Anlagenbau
- Gebäude- und Versorgungstechnik
- Offshore- und maritime Anwendungen
Die beiden Ausführungen im Vergleich

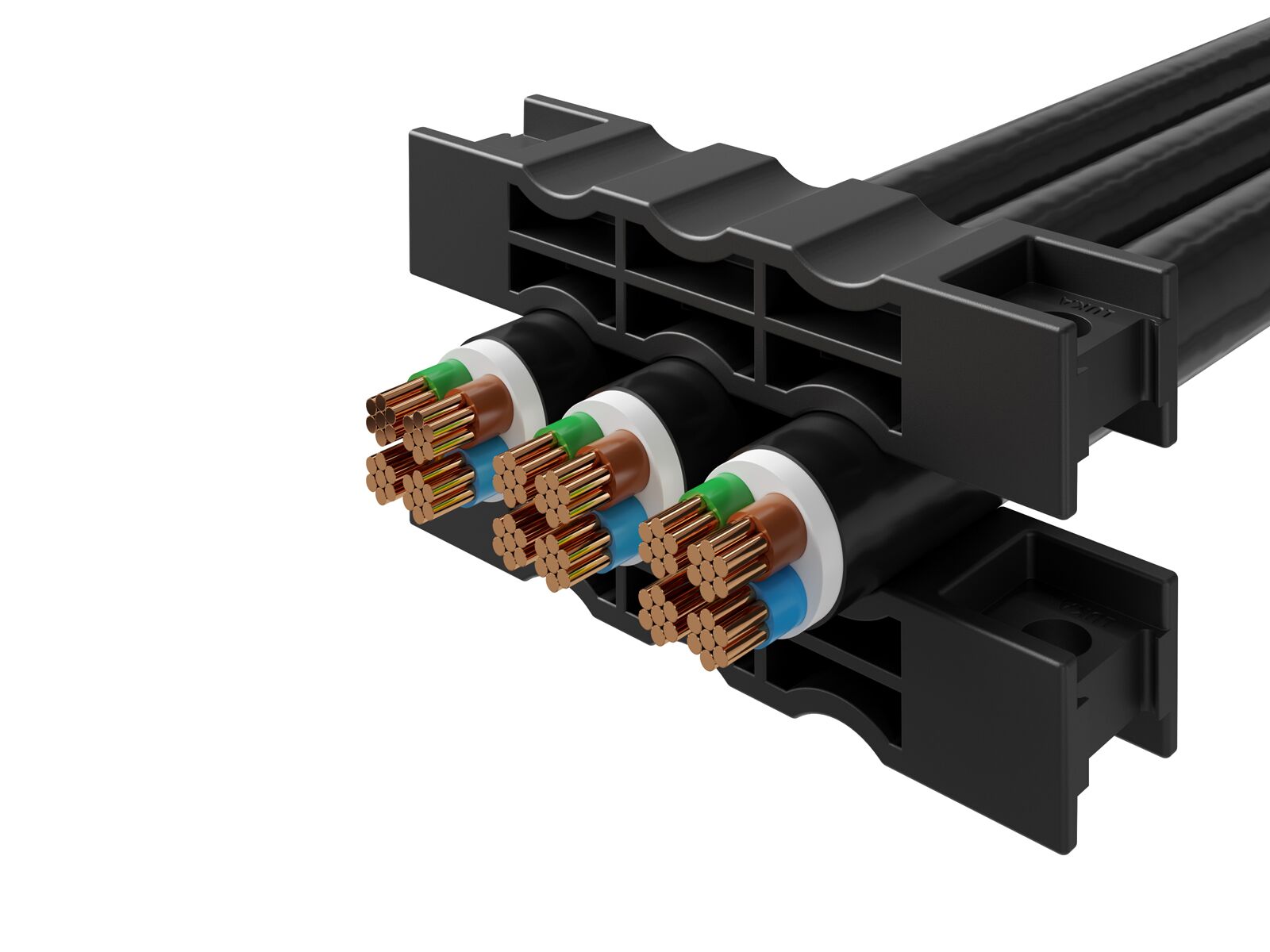

LKRS 3x10-32
- Artikelnummer: 108010313
- Kabel je Schelle: 3
- Kabelaußendurchmesser: 10 bis 32 mm
- Umbruchfestigkeit: 10 kN
- Werkstoff: Polyamid, 30 % glasfaserverstärkt
- Gebrauchstemperatur: −60 °C bis +120 °C
- Verbindungssystem: Schwalbenschwanzverbindung, seitlich koppelbar
- Stapelbar: ja
LKRS 4x10-32
- Artikelnummer: 108010312
- Kabel je Schelle: 4
- Kabelaußendurchmesser: 10 bis 32 mm
- Umbruchfestigkeit: 10 kN
- Werkstoff: Polyamid, 30 % glasfaserverstärkt
- Gebrauchstemperatur: −60 °C bis +120 °C
- Verbindungssystem: Schwalbenschwanzverbindung, seitlich koppelbar
- Stapelbar: ja
Häufige Fragen
Wie viele Kabel nimmt eine Reihen-Kabelschelle auf?
Die LKRS 3x10-32 nimmt drei Kabel auf, die LKRS 4x10-32 vier. Werden mehr Kabel geführt, lassen sich mehrere Schellen seitlich koppeln oder stapeln.
Für welche Kabeldurchmesser sind die Schellen ausgelegt?
Für Außendurchmesser von 10 bis 32 mm. Für größere Durchmesser bis 45 mm führt LUKA weitere Ausführungen der LKRS-Reihe.
Was bedeutet Umbruchfestigkeit bei einer Kabelschelle?
Sie gibt an, welcher Kraft der Schellenkörper standhält, bevor er quer zur Kabelachse aufbricht. Bei einem Kurzschluss wirken genau solche Kräfte. Die LKRS 3x10-32 und LKRS 4x10-32 sind mit 10 kN geprüft.
Lassen sich die Schellen nachträglich erweitern?
Ja. Über die Schwalbenschwanzverbindung wird seitlich ergänzt, für weitere Lagen werden die Schellen übereinander verschraubt.
Woraus bestehen die Schellen?
Aus Polyamid mit 30 % Glasfaseranteil. Der Werkstoff ist nichtmetallisch, nicht magnetisch und korrosionsfrei.
