A12N-1-M10+M16
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 130 mm |
| Durchmesser in mm: | 60 mm |
| Biegebruchkraft in kN: | 5 kN |
Stützisolatoren für Innenraumanlagen

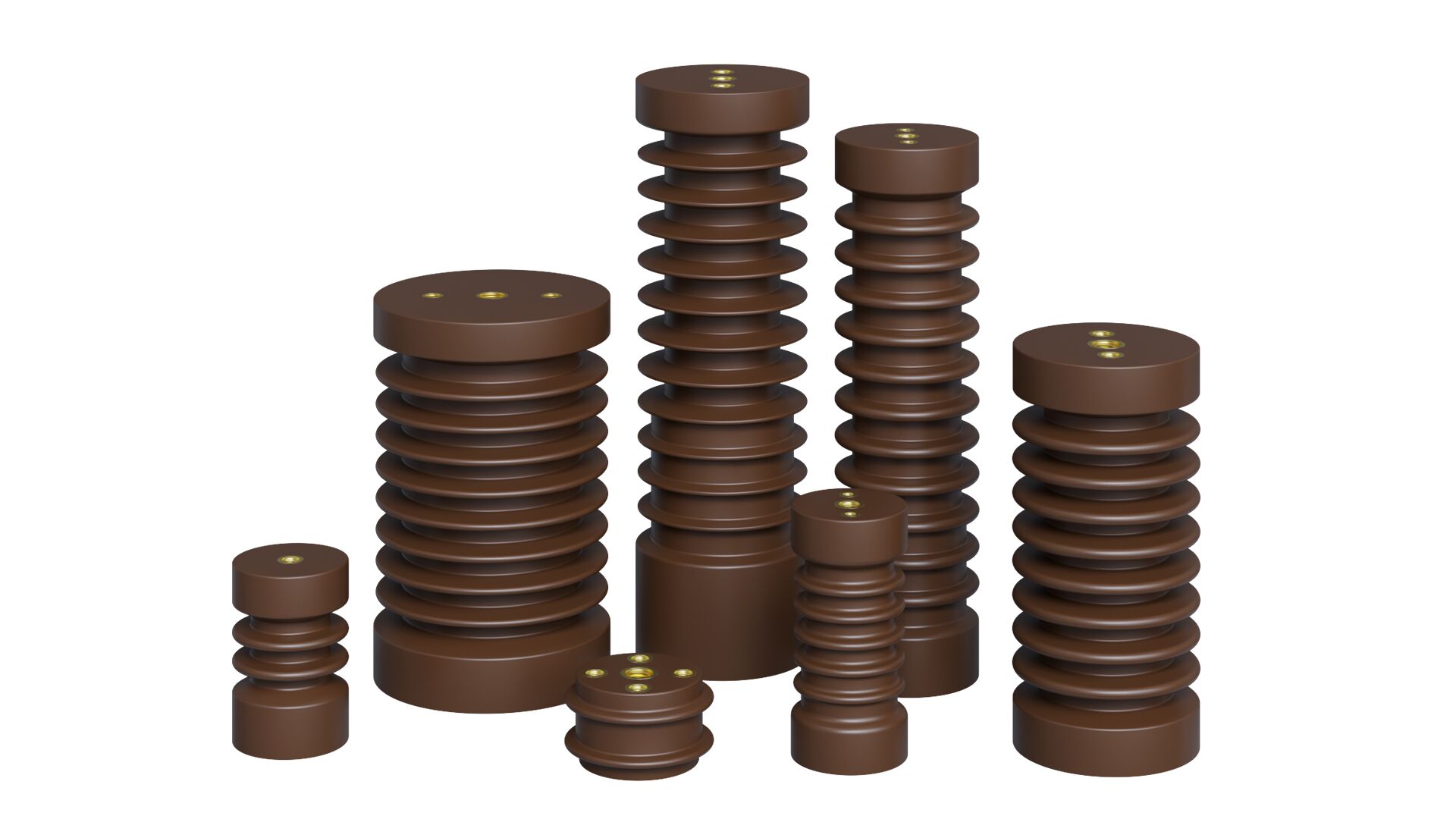

Mittelspannungs-Stützisolatoren für Innenraumanlagen
Mittelspannungsisolatoren aus Gießharz stützen und isolieren elektrische Leiter bis 38,5 kV.
Stützisolatoren für Innenraumanlagen
Mittelspannungsisolatoren aus Gießharz werden verwendet um den elektrischen Leiter mechanisch zu stützten und gleichzeitig zu isolieren. Sie werden aus hochwertigem Epoxidharz hergestellt und können für eine Vielzahl von elektrotechnischen Anwendungen wie z.B. in Schaltanlagen, Transformator- und Kompaktstationen und Umspannanlagen eingesetzt werden. Unsere Stützisolatoren gibt es in zylindrischer Form und können in Spannungsbereichen bis 38,5 kV eingesetzt werden. In den Stirnseiten sind Gewindebuchsen vergossen.
Stützisolatoren für Innenraumanlagen filtern
A12S-1-M10+M16
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 95 mm |
| Durchmesser in mm: | 60 mm |
| Biegebruchkraft in kN: | 5 kN |
A12S-1-M10+M12
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 95 mm |
| Durchmesser in mm: | 60 mm |
| Biegebruchkraft in kN: | 5 kN |
A12S-2-M10+M16
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 95 mm |
| Durchmesser in mm: | 60 mm |
| Biegebruchkraft in kN: | 5 kN |
A12S-1-M12+M16
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 95 mm |
| Durchmesser in mm: | 60 mm |
| Biegebruchkraft in kN: | 5 kN |
A12N-2-M10+M16
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 130 mm |
| Durchmesser in mm: | 60 mm |
| Biegebruchkraft in kN: | 5 kN |
B12S-1-M16
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 95 mm |
| Durchmesser in mm: | 72 mm |
| Biegebruchkraft in kN: | 10 kN |
B12N-1-M16+M20
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 130 mm |
| Durchmesser in mm: | 72 mm |
| Biegebruchkraft in kN: | 10 kN |
C12N-1-M16+M20
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 130 mm |
| Durchmesser in mm: | 90 mm |
| Biegebruchkraft in kN: | 16 kN |
D12N-3-M16+M24
Gießharz-Innenraum-Stützer 12kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 130 mm |
| Durchmesser in mm: | 130 mm |
| Biegebruchkraft in kN: | 25 kN |
A24S-1-M10+M16
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 175 mm |
| Durchmesser in mm: | 70 mm |
| Biegebruchkraft in kN: | 5 kN |
A24S-1-M12+M16
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 175 mm |
| Durchmesser in mm: | 70 mm |
| Biegebruchkraft in kN: | 5 kN |
A24N-1-M10+M16
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 210 mm |
| Durchmesser in mm: | 70 mm |
| Biegebruchkraft in kN: | 5 kN |
A24N-1-M12+M16
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 210 mm |
| Durchmesser in mm: | 70 mm |
| Biegebruchkraft in kN: | 5 kN |
B24S-1-M16+M20
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 175 mm |
| Durchmesser in mm: | 80 mm |
| Biegebruchkraft in kN: | 10 kN |
B24N-1-M16+M20
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 210 mm |
| Durchmesser in mm: | 85 mm |
| Biegebruchkraft in kN: | 10 kN |
B24N-2-M16+M20
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 210 mm |
| Durchmesser in mm: | 85 mm |
| Biegebruchkraft in kN: | 10 kN |
B24F-1-M16+M20
Gießharz-Innenraum-Stützer 24kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 210 mm |
| Durchmesser in mm: | 98 mm |
| Biegebruchkraft in kN: | 10 kN |
A36N-1-M10+M16
Gießharz-Innenraum-Stützer 36kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 300 mm |
| Durchmesser in mm: | 80 mm |
| Biegebruchkraft in kN: | 5 kN |
A36N-2-M10+M16
Gießharz-Innenraum-Stützer 36kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 300 mm |
| Durchmesser in mm: | 80 mm |
| Biegebruchkraft in kN: | 5 kN |
B36N-1-M16+M24
Gießharz-Innenraum-Stützer 36kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 300 mm |
| Durchmesser in mm: | 95 mm |
| Biegebruchkraft in kN: | 8 kN |
B38,5F-1-M16+M24
Gießharz-Innenraum-Stützer 38,5kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 325 mm |
| Durchmesser in mm: | 98 mm |
| Biegebruchkraft in kN: | 10 kN |
30/30-M8 GH
Gießharz-Innenraum-Stützer 2kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 30 mm |
| Durchmesser in mm: | 33 mm |
| Biegebruchkraft in kN: | 3 kN |
60/60-M12 GH
Gießharz-Innenraum-Stützer 3kV
Stützisolator aus Epoxid-Gießharz für Innenanlagen
| Höhe in mm: | 60 mm |
| Durchmesser in mm: | 60 mm |
| Biegebruchkraft in kN: | 13 kN |
