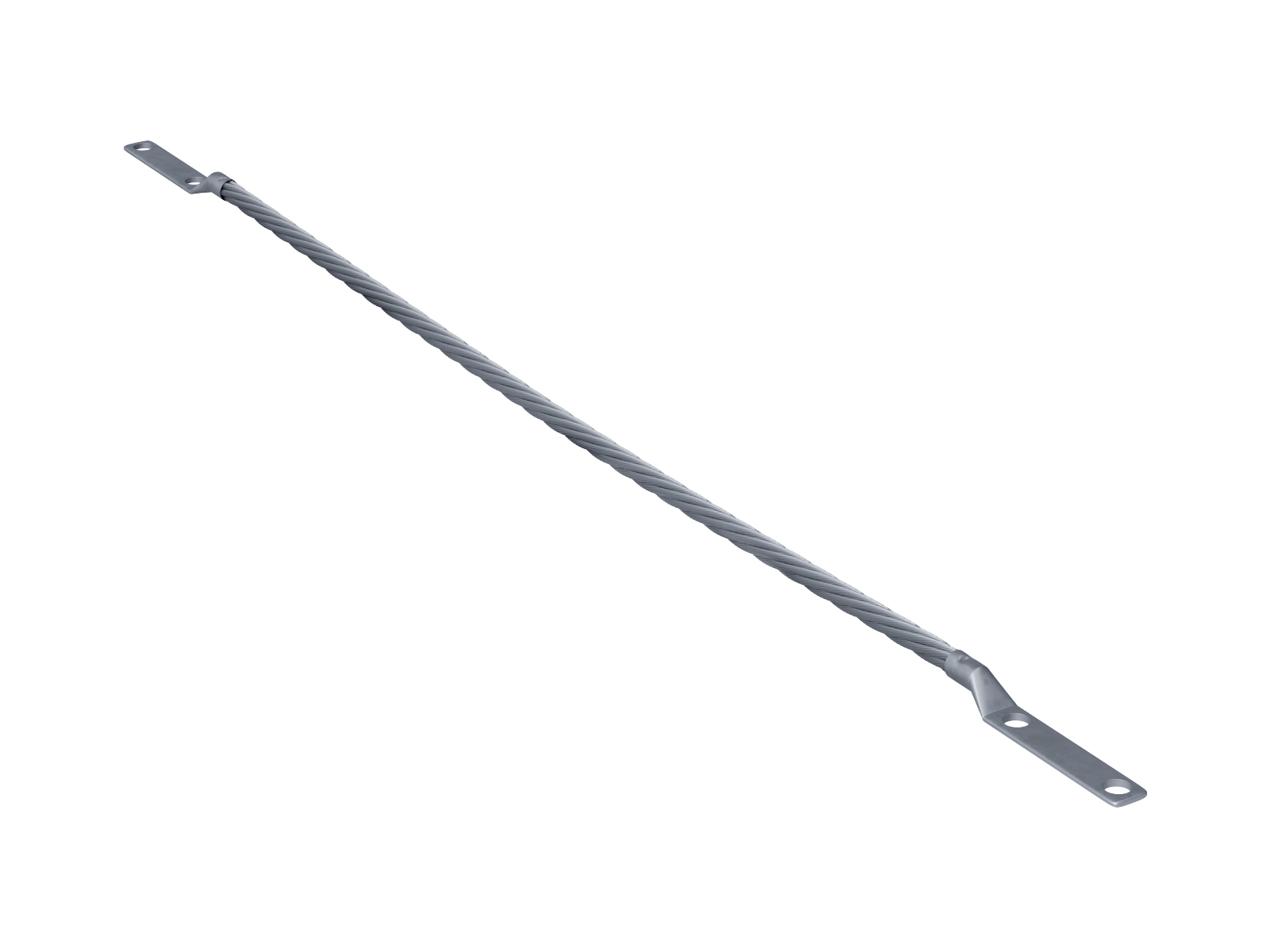

FlexGround HV ist ein hochflexibler Erdungsverbinder für den Einsatz in Umspannwerken und Schaltanlagen im Hochspannungsbereich. Speziell entwickelt für Anwendungen in der 110-kV-Ebene, ermöglicht das System eine sichere, zuverlässige und montagefreundliche Erdung auch unter anspruchsvollen Einbaubedingungen.
Durch den Einsatz feinster 0,1 mm Kupfer-Rundlitzen erreicht FlexGround HV eine außergewöhnlich hohe Flexibilität bei gleichzeitig exzellenter elektrischer Leitfähigkeit. In Kombination mit verpressten Doppelloch-Kabelschuhen entsteht eine langlebige und mechanisch robuste Verbindung, die den Anforderungen moderner Hochspannungsanlagen gerecht wird. Im Vergleich zu konventionellen, starren Erdungslösungen bietet FlexGround HV entscheidende Vorteile bei Installation, Nachrüstung und Wartung. Insbesondere bei beengten Platzverhältnissen, komplexen Geometrien oder beweglichen Anlagenteilen ermöglicht der Erdungsverbinder eine einfache und sichere Anpassung an die jeweilige Einbausituation.

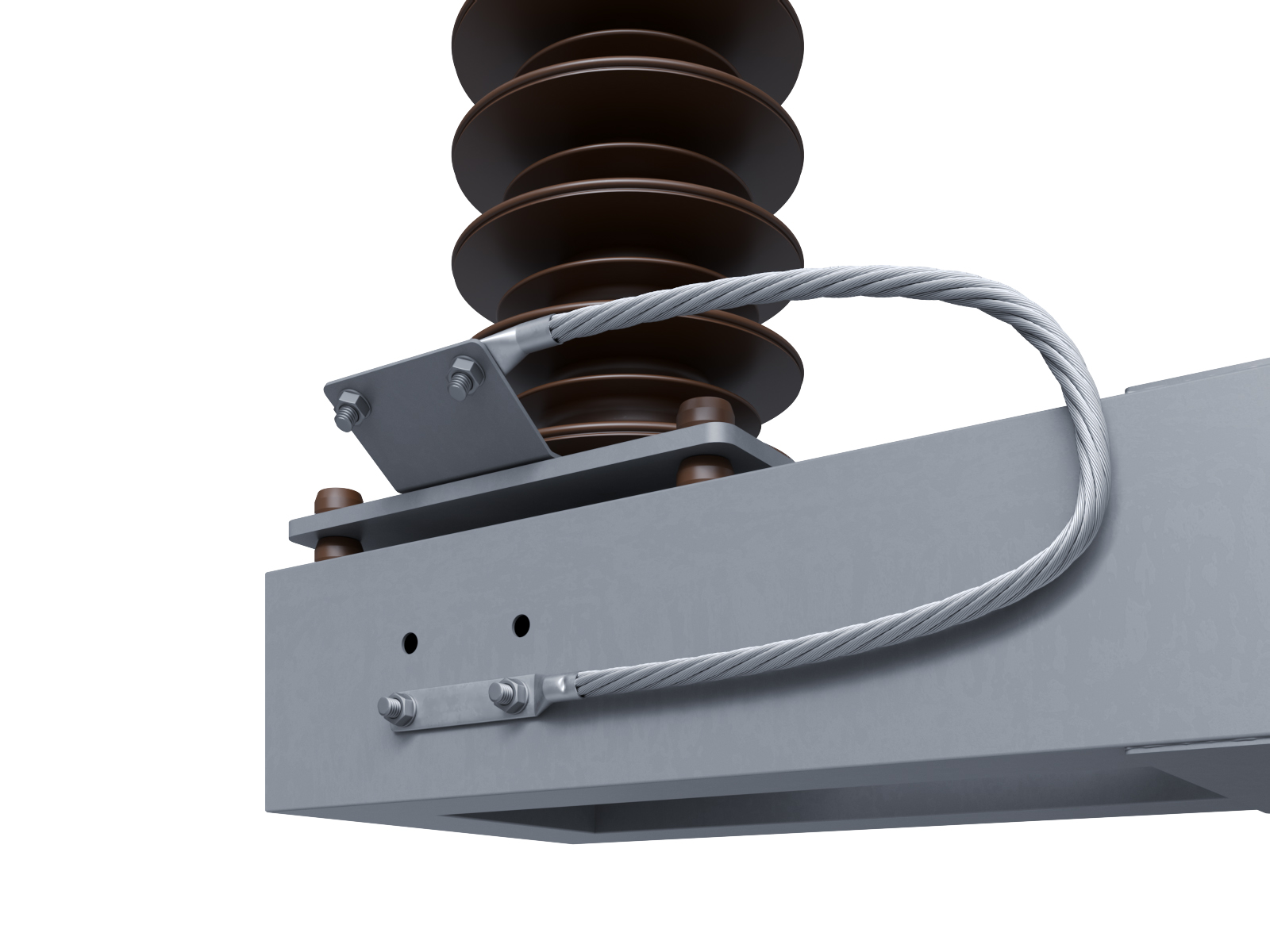

FlexGround HV eignet sich ideal als Erdungsleitung bzw. Erdungsverbinder in Umspannwerken, Schaltanlagen sowie weiteren Hochspannungsanwendungen, bei denen Flexibilität, Zuverlässigkeit und Langlebigkeit im Fokus stehen.
Vorteile
- Hochflexible Ausführung durch 0,1 mm Kupfer-Rundlitze
- Hervorragende elektrische Leitfähigkeit

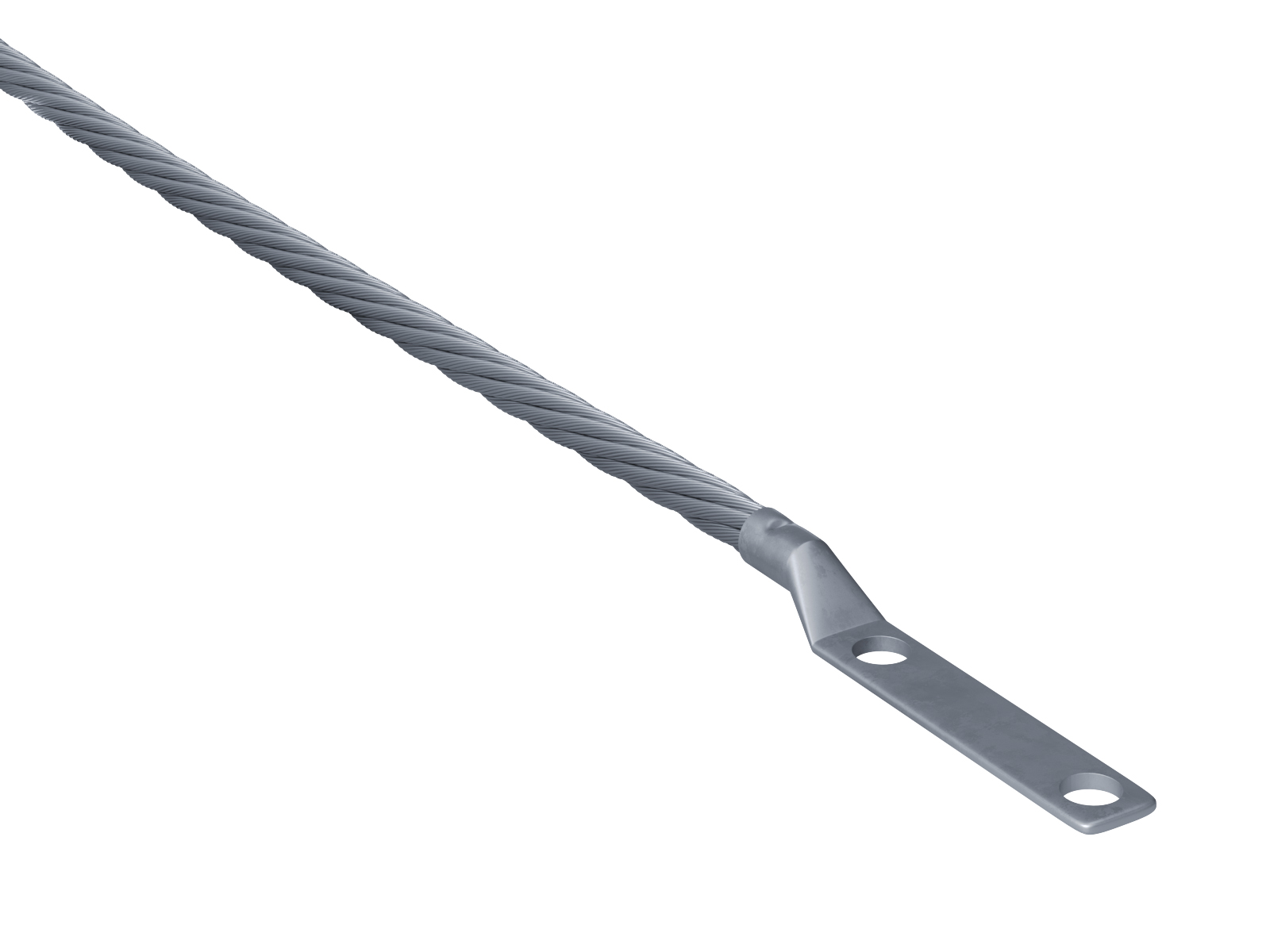

- Verpresste Doppelloch-Kabelschuhe für sichere Kontaktierung
- Ideal für 110-kV-Umspannwerke und Hochspannungsanlagen
- Einfache Installation auch bei beengten Platzverhältnissen
- Optimal für Nachrüstung und anspruchsvolle Einbausituationen
- Hohe mechanische Belastbarkeit und lange Lebensdauer
Typische Einsatzbereiche
- Umspannwerke (110 kV und höher)
- Hochspannungs-Schaltanlagen
- Erdung von Anlagenteilen und Konstruktionen
- Nachrüstung bestehender Erdungssysteme
- Anwendungen mit erhöhtem Flexibilitätsbedarf
FlexGround HV 120/60/750 - Eigenschaften
| Bezeichnung | Wert |
|---|---|
| Material | Kupfer CU 0,1 mm verzinnt |
| Querschnitt in mm² | 120 mm² |
| Gesamtlänge in mm | 750 mm |
| Lochmittenabstand in mm | 60 mm |
| Kurzschlussfestigkeit in kA | 20 kA |
