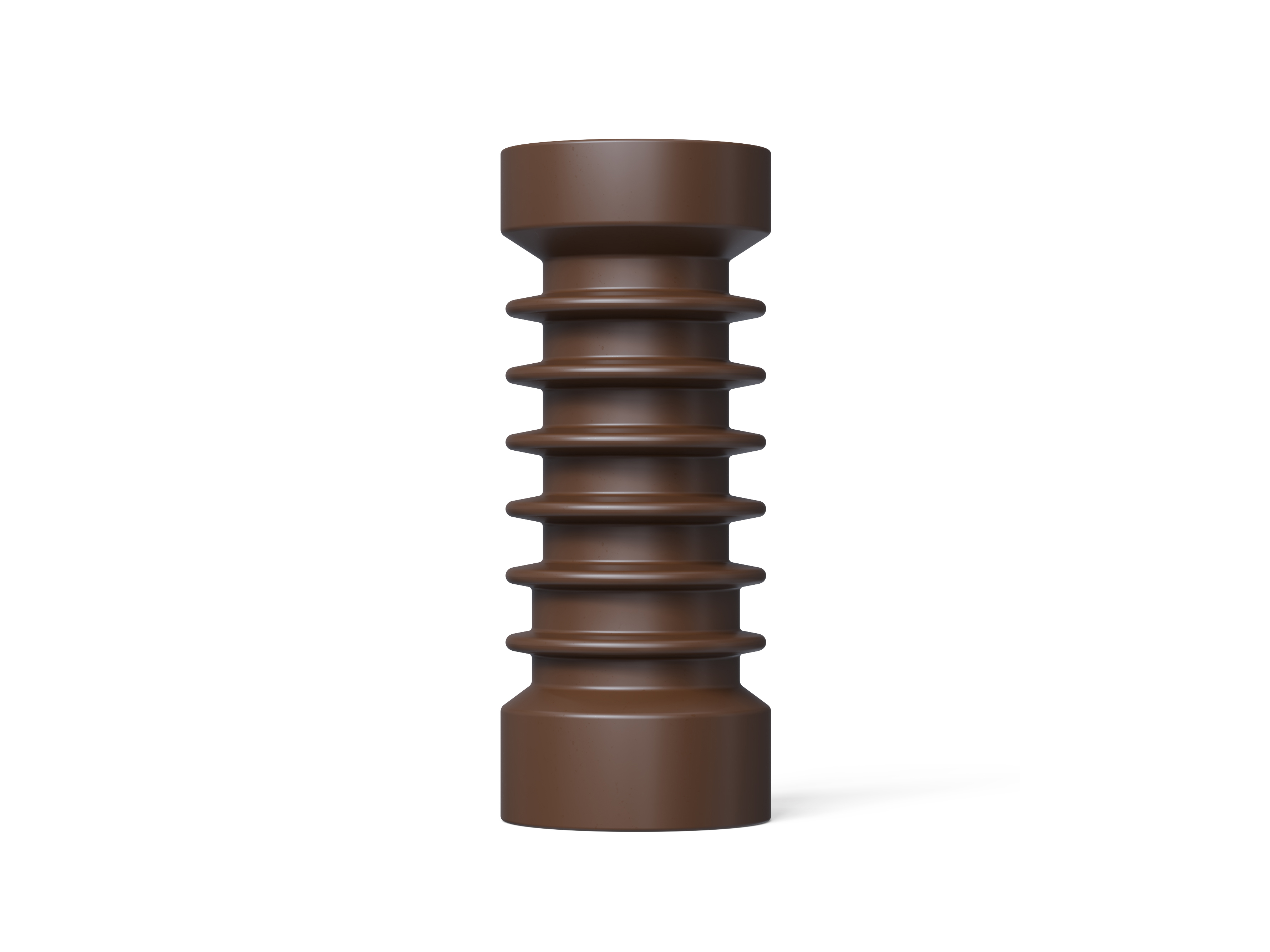

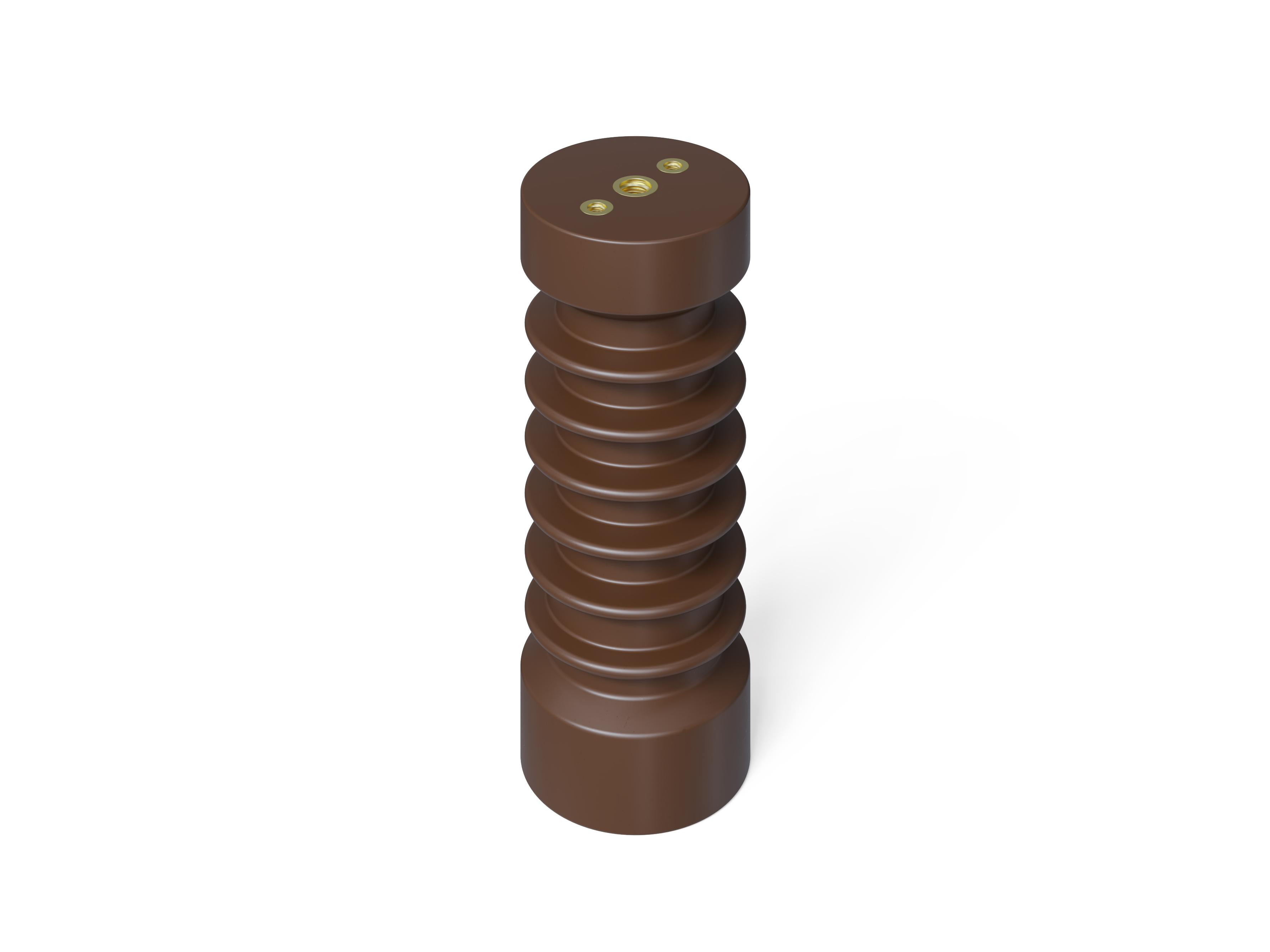

Der Innenraum-Stützisolator aus Epoxid-Gießharz dient zur mechanischen Abstützung von Stromschienen, Leitern und anderen aktiven Teilen sowie zu deren elektrischer Isolation. Das hochwertige Epoxid-Gießharz sorgt für eine robuste und langlebige Konstruktion mit hervorragenden elektrischen Isolationseigenschaften.
Unsere Innenraum-Stützisolatoren sind für einen Einsatz im Temperaturbereich von −40 °C bis +90 °C ausgelegt. Abweichende Temperaturbereiche sind auf Anfrage möglich.
Die Gewindebuchsen an Kopf- und Fußseite sind dauerhaft in das Gießharz eingegossen. Für die Befestigung im Stahlbau sind geeignete Schrauben (z. B. Festigkeitsklasse 8.8 oder höher) sowie eine ausreichende Gewindeeinschraubtiefe zu verwenden.
Die Prüfung unserer Isolatoren erfolgt gemäß IEC 60660.
A24S-1-M10+M16 - Ausführungen
| Beschreibung | ID | Material | Höhe | Durchmesser | Biegebruchkraft | |
|---|---|---|---|---|---|---|
| A12N-1-M10+M16 | 201010100 | Epoxid-Gießharz | 130 mm | 60 mm | 5 kN | Zu den Details |
| A12S-1-M10+M16 | 201010101 | Epoxid-Gießharz | 95 mm | 60 mm | 5 kN | Zu den Details |
| A12S-1-M10+M12 | 201010102 | Epoxid-Gießharz | 95 mm | 60 mm | 5 kN | Zu den Details |
| A12S-2-M10+M16 | 201010103 | Epoxid-Gießharz | 95 mm | 60 mm | 5 kN | Zu den Details |
| A12S-1-M12+M16 | 201010104 | Epoxid-Gießharz | 95 mm | 60 mm | 5 kN | Zu den Details |
| A12N-2-M10+M16 | 201010105 | Epoxid-Gießharz | 130 mm | 60 mm | 5 kN | Zu den Details |
| B12S-1-M16 | 201010106 | Epoxid-Gießharz | 95 mm | 72 mm | 10 kN | Zu den Details |
| B12N-1-M16+M20 | 201010107 | Epoxid-Gießharz | 130 mm | 72 mm | 10 kN | Zu den Details |
| C12N-1-M16+M20 | 201010108 | Epoxid-Gießharz | 130 mm | 90 mm | 16 kN | Zu den Details |
| D12N-3-M16+M24 | 201010109 | Epoxid-Gießharz | 130 mm | 130 mm | 25 kN | Zu den Details |
| A24S-1-M10+M16 | 201010110 | Epoxid-Gießharz | 175 mm | 70 mm | 5 kN | Zu den Details |
| A24S-1-M12+M16 | 201010111 | Epoxid-Gießharz | 175 mm | 70 mm | 5 kN | Zu den Details |
| A24N-1-M10+M16 | 201010112 | Epoxid-Gießharz | 210 mm | 70 mm | 5 kN | Zu den Details |
| A24N-1-M12+M16 | 201010113 | Epoxid-Gießharz | 210 mm | 70 mm | 5 kN | Zu den Details |
| B24S-1-M16+M20 | 201010114 | Epoxid-Gießharz | 175 mm | 80 mm | 10 kN | Zu den Details |
| B24N-1-M16+M20 | 201010115 | Epoxid-Gießharz | 210 mm | 85 mm | 10 kN | Zu den Details |
| B24N-2-M16+M20 | 201010116 | Epoxid-Gießharz | 210 mm | 85 mm | 10 kN | Zu den Details |
| B24F-1-M16+M20 | 201010117 | Epoxid-Gießharz | 210 mm | 98 mm | 10 kN | Zu den Details |
| A36N-1-M10+M16 | 201010118 | Epoxid-Gießharz | 300 mm | 80 mm | 5 kN | Zu den Details |
| A36N-2-M10+M16 | 201010119 | Epoxid-Gießharz | 300 mm | 80 mm | 5 kN | Zu den Details |
| B36N-1-M16+M24 | 201010120 | Epoxid-Gießharz | 300 mm | 95 mm | 8 kN | Zu den Details |
| B38,5F-1-M16+M24 | 201010121 | Epoxid-Gießharz | 325 mm | 98 mm | 10 kN | Zu den Details |
| 30/30-M8 GH | 201010122 | Epoxid-Gießharz | 30 mm | 33 mm | 3 kN | Zu den Details |
| 60/60-M12 GH | 201010123 | Epoxid-Gießharz | 60 mm | 60 mm | 13 kN | Zu den Details |
| 80/60-M12 GH | 201010124 | Epoxid-Gießharz | 80 mm | 60 mm | 8 kN | Zu den Details |
| A 3/60-1-M12 | 201010125 | Epoxid-Gießharz | 60 mm | 60 mm | 5 kN | Zu den Details |
| A 3/60-2-M12 | 201010126 | Epoxid-Gießharz | 60 mm | 60 mm | 5 kN | Zu den Details |
| B 3/70-1-M16 | 201010127 | Epoxid-Gießharz | 70 mm | 66 mm | 8 kN | Zu den Details |
| C1R-3 | 201010128 | Epoxid-Gießharz | 45 mm | 86 mm | 13 kN | Zu den Details |
| B3/65-2 | 201010131 | Epoxid-Gießharz | 65 mm | 66 mm | 8 kN | Zu den Details |
| 30/30-M6 GH | 201010133 | Epoxid-Gießharz | 30 mm | 33 mm | 3 kN | Zu den Details |
| A12N-1-M12+M16 | 201010134 | Epoxid-Gießharz | 130 mm | 60 mm | 5 kN | Zu den Details |
| B1R-4 | 201010135 | Epoxid-Gießharz | 45 mm | 66 mm | 8 kN | Zu den Details |
| C36N-1 M16/M24 | 201010136 | Epoxid-Gießharz | 300 mm | 130 mm | 16 kN | Zu den Details |
| D24N-1 M16/M24 | 201010137 | Epoxid-Gießharz | 210 mm | 130 mm | 25 kN | Zu den Details |
| 40/40-M10 | 201010138 | Epoxid-Gießharz | 40 mm | 45 mm | 6 kN | Zu den Details |
| 65/55 M12+M12 | 201010139 | Epoxid-Gießharz | 65 mm | 55 mm | 8 kN | Zu den Details |
| 95/55 M12+M12 | 201010140 | Epoxid-Gießharz | 95 mm | 55 mm | 5 kN | Zu den Details |
| B 3/87-2-M16 | 201010141 | Epoxid-Gießharz | 87 mm | 66 mm | 8 kN | Zu den Details |
| A 1/40-1-M10 | 201010142 | Epoxid-Gießharz | 40 mm | 60 mm | 5 kN | Zu den Details |
| 50/50-M10 | 201010143 | Epoxid-Gießharz | 50 mm | 55 mm | 9 kN | Zu den Details |
| B 3/87-1-M10 | 201010144 | Epoxid-Gießharz | 87 mm | 75 mm | 8 kN | Zu den Details |
| A36N-1 M12+M16 | 201010304 | Epoxid-Gießharz | 300 mm | 80 mm | 5 kN | Zu den Details |
A24S-1-M10+M16 - Eigenschaften
| Bezeichnung | Wert |
|---|---|
| Material | Epoxid-Gießharz |
| Höhe | 175 mm |
| Durchmesser | 70 mm |
| Biegebruchkraft | 5 kN |
| Kriechweg | 258 mm |
| Temperaturbereich | -40/+90 °C |
| Anlage Innenraum/Freiluft | Innenraumanlage |
| Nennsteh-Wechselspannung | 95 kV |
| Fußarmatur | M16x33 |
| Kopfarmatur | M10x16 |
| Zulässige Betriebsspannung | 24 kV |
