Produktnummer: 201010511

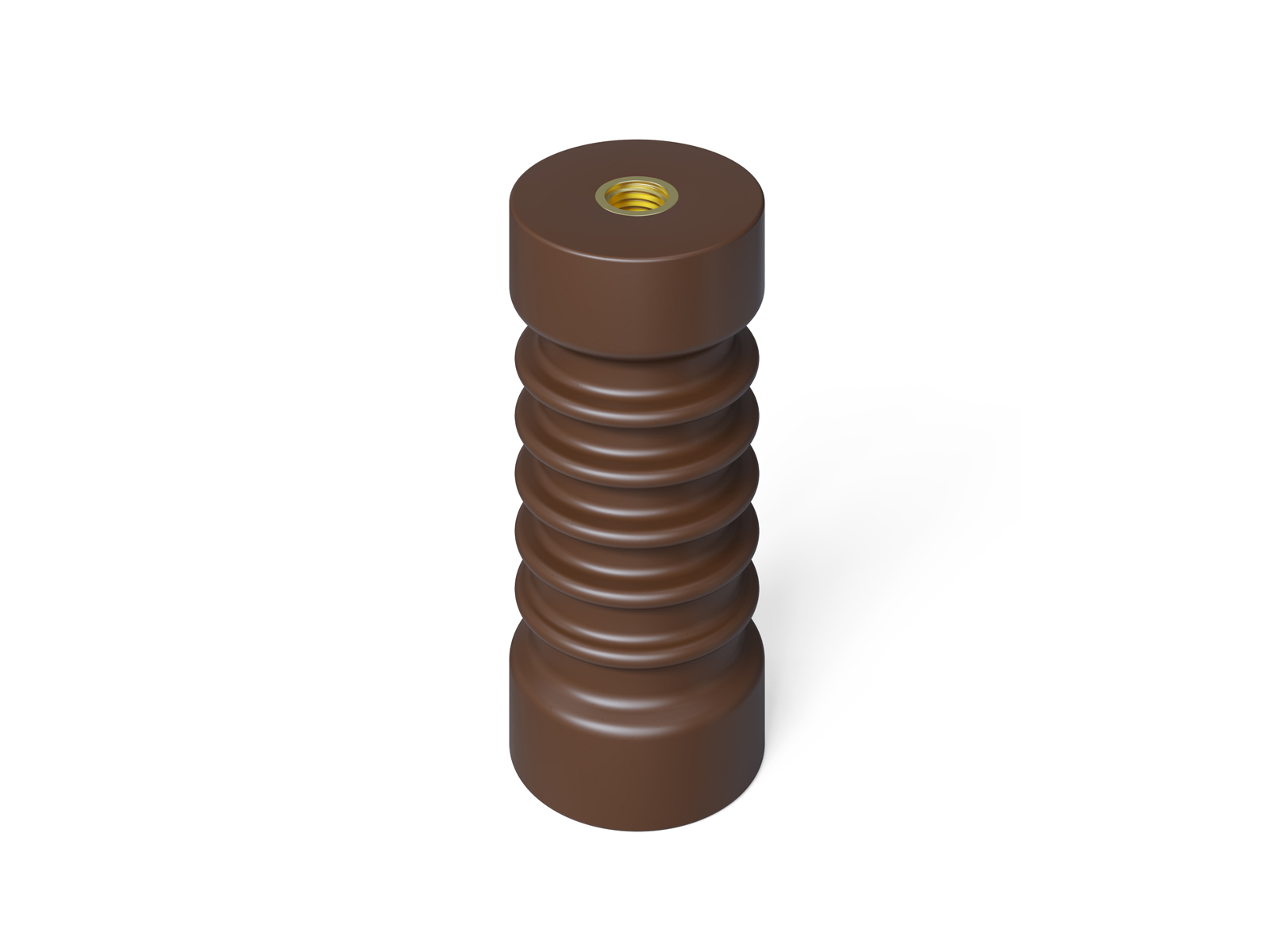

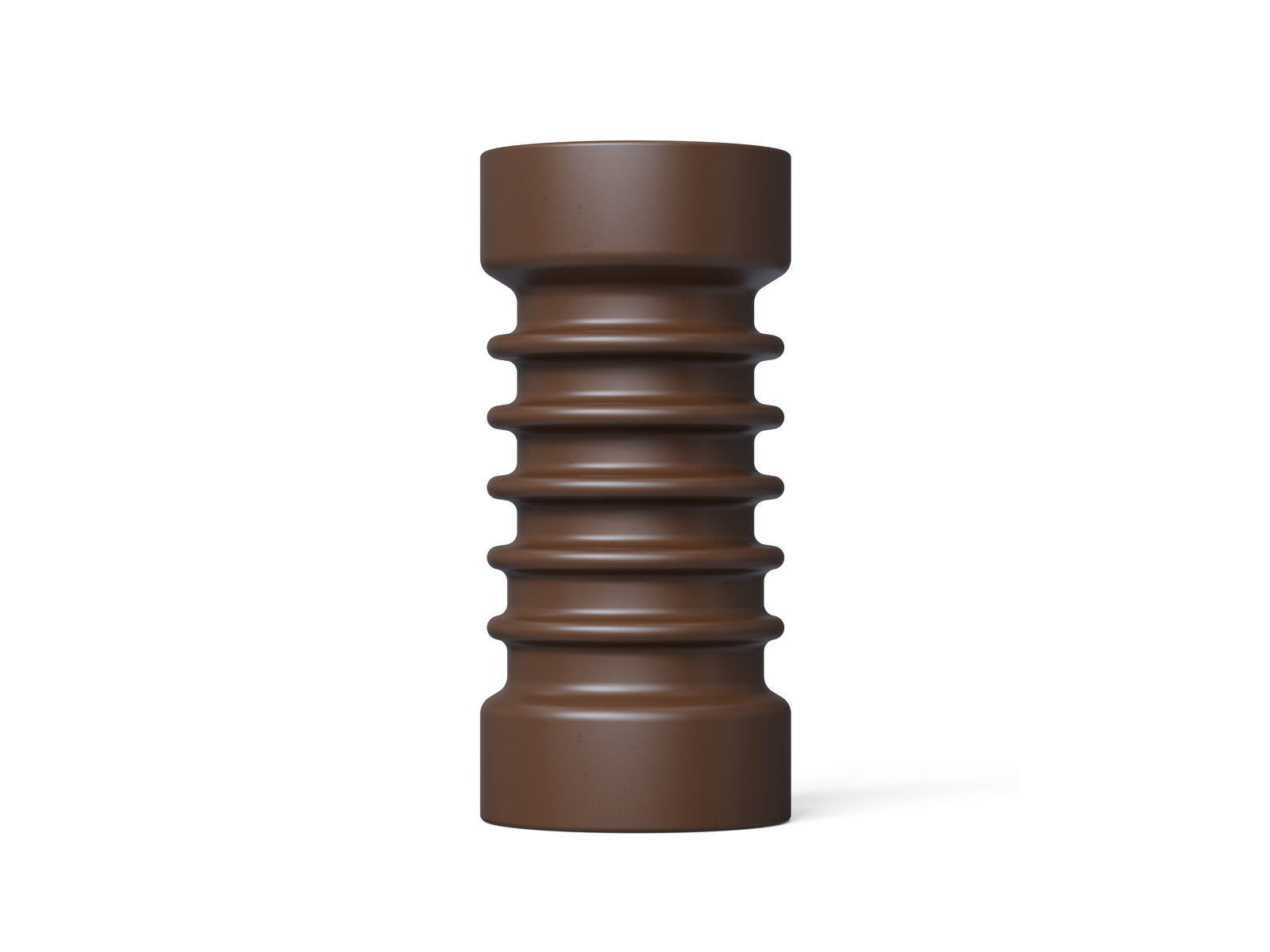

A12N-2 M16/M16 Cyclo

Gießharz-Freiluft-Stützer 12 kV

Stützisolator aus cycloaliphatischem Epoxid-Gießharz für Freiluftanlagen

Höhe in mm: 130 mm
Durchmesser in mm: 60 mm
Biegebruchkraft in kN: 5 kN

Jetzt anfragen

Stützisolator aus cycloaliphatischem Epoxid-Gießharz für Freiluftanlagen

A12N-2 M16/M16 Cyclo - Gruppe

Beschreibung	ID	Material	Höhe in mm	Durchmesser in mm	Biegebruchkraft in kN	Temperaturbereich in °C	Anlage Innenraum/Freiluft	Nennsteh-Wechselspannung in kV	Fußarmatur	Kopfarmatur	Zulässige Betriebsspannung in kV
FS12-10-M16+M20	201010500	Epoxid-Gießharz	210 mm	135 mm	10 kN	-40/+90 °C	Freiluftanlage	125 kV	M20x34	M16x33	12 kV	Zu den Details
FS24-12-M16	201010501	Epoxid-Gießharz	280 mm	170 mm	12 kN	-40/+90 °C	Freiluftanlage	193 kV	M16x35	M16x35	24 kV	Zu den Details
FS36-8-M16+M20	201010502	Epoxid-Gießharz	360 mm	170 mm	8 kN	-40/+90 °C	Freiluftanlage	230 kV	M20x40	M16x33	24 kV	Zu den Details
FS6-6-M10	201010503	Epoxid-Gießharz	60 mm	60 mm	6 kN	-40/+90 °C	Freiluftanlage	60 kV	M10x16	M10x16	6 kV	Zu den Details
FS6-7,5-M12	201010504	Epoxid-Gießharz	60 mm	60 mm	8 kN	-40/+90 °C	Freiluftanlage	60 kV	M12x18	M12x18	6 kV	Zu den Details
FS6-10-M16	201010505	Epoxid-Gießharz	60 mm	60 mm	10 kN	-40/+90 °C	Freiluftanlage	60 kV	M16x20	M16x20	6 kV	Zu den Details
FS24-12-M16+M20	201010506	Epoxid-Gießharz	280 mm	170 mm	12 kN	-40/+90 °C	Freiluftanlage	193 kV	M20x34	M16x33	24 kV	Zu den Details
FS24-7-hängend	201010508	Epoxid-Gießharz	280 mm	135 mm	7 kN	-40/+90 °C	Freiluftanlage	125 kV	M16x42	M16x42	24 kV	Zu den Details
FS45-4-M16+M20	201010509	Epoxid-Gießharz	500 mm	170 mm	4 kN	-40/+90 °C	Freiluftanlage	250 kV	M20x34	M16x33	45 kV	Zu den Details
FS12-11 hängend	201010510	Epoxid-Gießharz	210 mm	135 mm	11 kN	-40/+90 °C	Freiluftanlage	125 kV	M16x42	M16x42	12 kV	Zu den Details
A12N-2 M16/M16 Cyclo	201010511	Epoxid-Gießharz	130 mm	60 mm	5 kN	-40/+90 °C	Freiluftanlage	75 kV	M16x33	M16x33	12 kV	Zu den Details
40/40-M10 GH Cyclo	201010512	Epoxid-Gießharz	40 mm	45 mm	6 kN	-40/+90 °C	Freiluftanlage		M10x12	M10x12		Zu den Details
A12N-1 M10/M16 Cyclo	201010515	Epoxid-Gießharz	130 mm	60 mm	5 kN	-40/+90 °C	Freiluftanlage	75 kV	M16x33	M16x20		Zu den Details
FS36-8 hängend	201010516	Epoxid-Gießharz	360 mm	135 mm	8 kN	-40/+90 °C	Freiluftanlage	170 kV	M16x42	M16x42	36 kV	Zu den Details
FS36-5-M10+M16	201010517	Epoxid-Gießharz	360 mm	135 mm	5 kN	-40/+90 °C	Freiluftanlage	170 kV	M16x33	M10x20	36 kV	Zu den Details
FS24-5-M16+M16	201010518	Epoxid-Gießharz	210 mm	135 mm	5 kN	-40/+90 °C	Freiluftanlage	125 kV	M16x33	M16x33	24 kV	Zu den Details

A12N-2 M16/M16 Cyclo - Eigenschaften

Bezeichnung	Wert
Material	Epoxid-Gießharz
Höhe in mm	130 mm
Durchmesser in mm	60 mm
Biegebruchkraft in kN	5 kN
Temperaturbereich in °C	-40/+90 °C
Anlage Innenraum/Freiluft	Freiluftanlage
Nennsteh-Wechselspannung in kV	75 kV
Fußarmatur	M16x33
Kopfarmatur	M16x33
Zulässige Betriebsspannung in kV	12 kV
