Produktnummer: 202010127

60/50-M12 UP

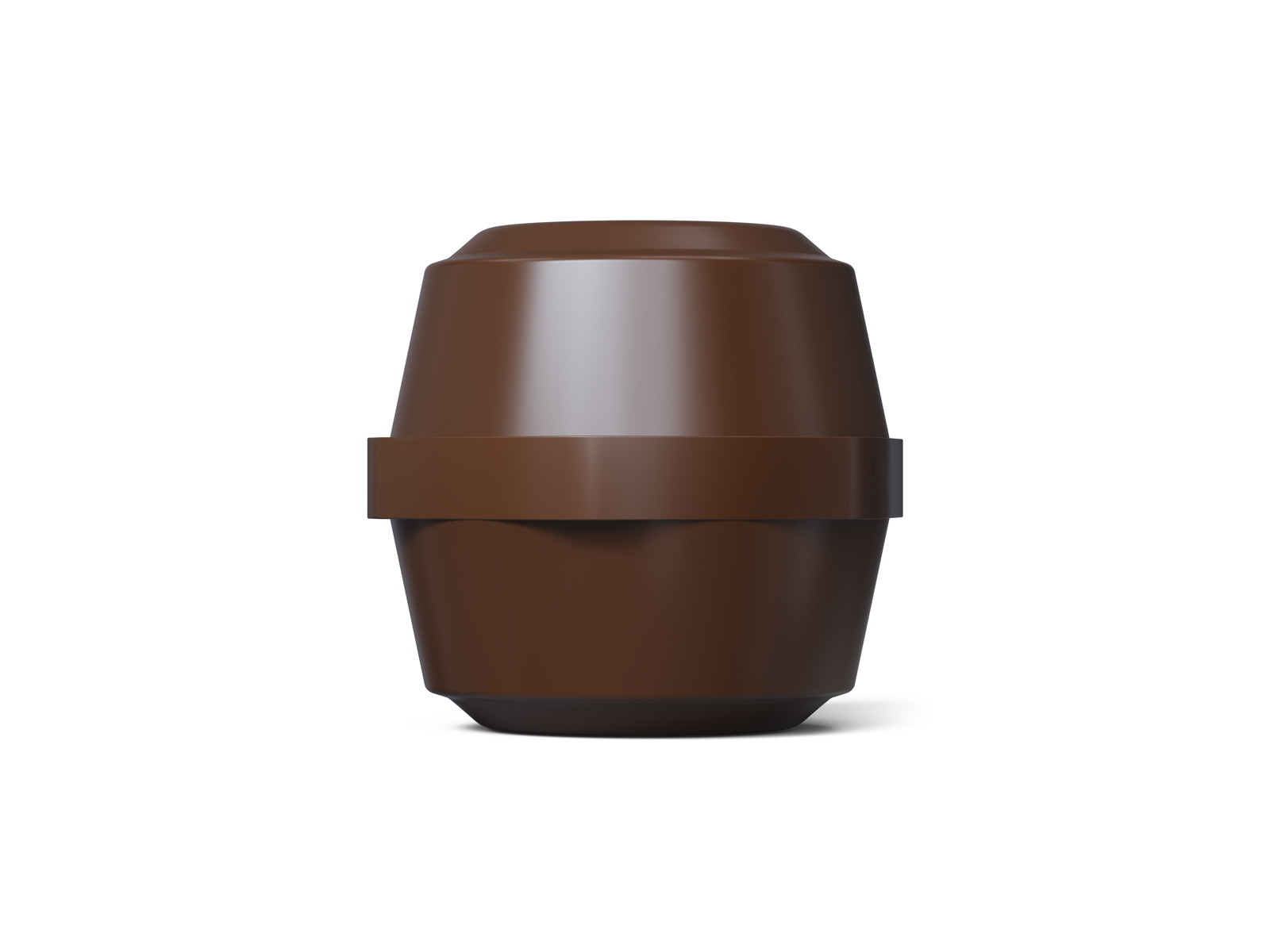

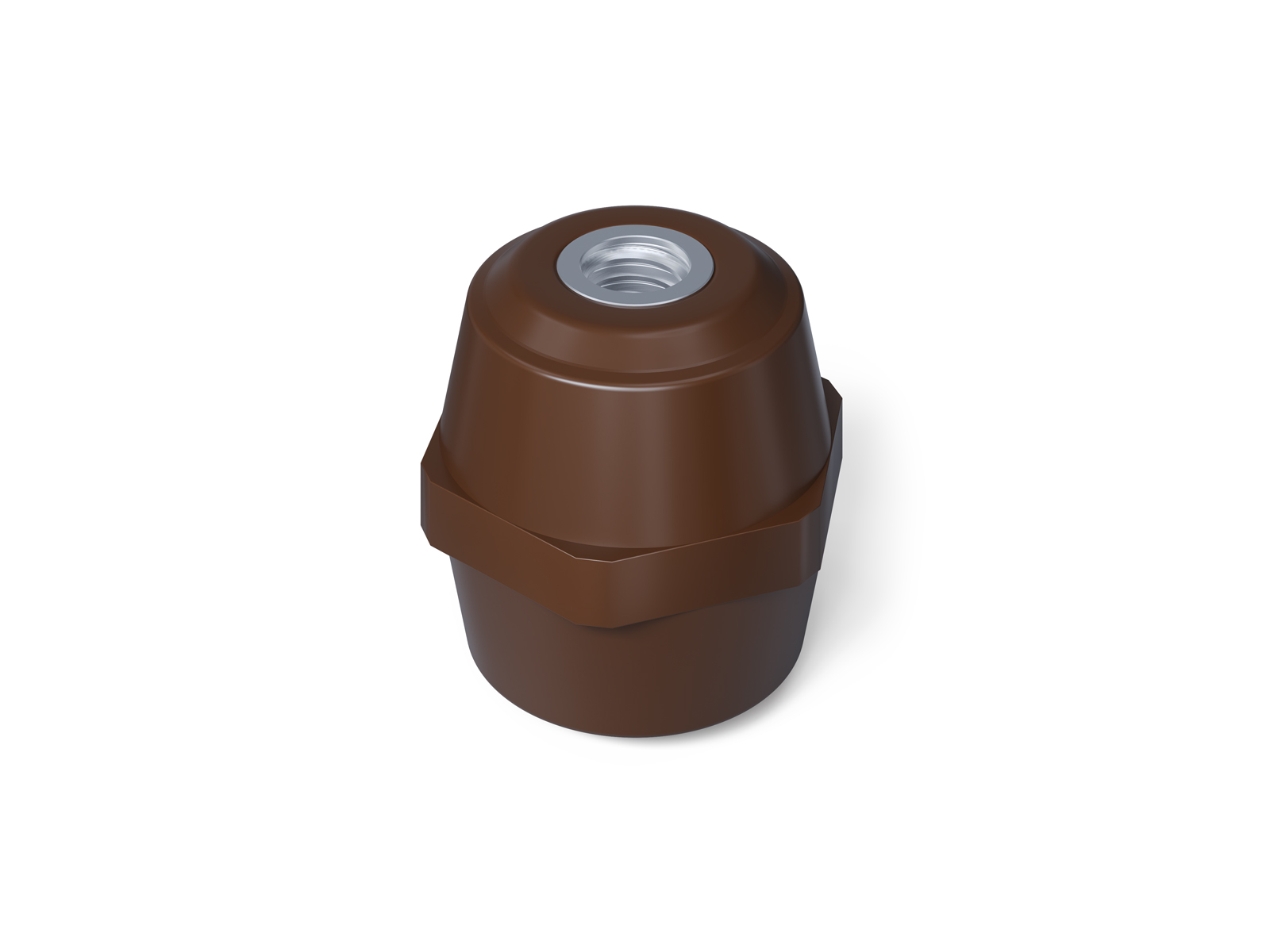

GFK-Stützer-Polyester 3 kV

Niederspannungs-Stützisolator aus glasfaserverstärktem Polyesterharz

  • Betriebswechselspannung in kV: 3 mm
  • Umbruchfestigkeit: 11,0 kN
  • Höhe: 60 mm
Betriebswechselspannung in kV: 3 mm Umbruchfestigkeit: 11,0 kN Höhe: 60 mm
Jetzt anfragen
  • Beschreibung
  • Ausführungen
  • Eigenschaften

Niederspannungs-Stützisolator aus glasfaserverstärktem Polyesterharz

60/50-M12 UP - Ausführungen

Beschreibung ID Material Betriebswechselspannung in kV Umbruchfestigkeit Höhe Prüfwechselspannung in kV Druckkraft in kN Zugkraft in kN Drehmoment in Nm Armatur Schlüsselweite in mm
18/15-M4 UP 202010100 Glasfaserverstärkter Kunststoff (UP) 1 mm 1,0 kN 18 mm 5 kV 12 kN 2 kN 3 Nm M4x6 15 mm Zu den Details
20/20-M5 UP 202010101 Glasfaserverstärkter Kunststoff (UP) 1 mm 1,3 kN 20 mm 10 kV 20 kN 3 kN 5 Nm M5x7 20 mm Zu den Details
25/25-M5 UP 202010102 Glasfaserverstärkter Kunststoff (UP) 1 mm 1,5 kN 25 mm 10 kV 20 kN 3 kN 15 Nm M5x7 25 mm Zu den Details
25/25-M6 UP 202010103 Glasfaserverstärkter Kunststoff (UP) 1 mm 1,5 kN 25 mm 10 kV 35 kN 5 kN 15 Nm M6x8 25 mm Zu den Details
30/30-M6 UP 202010104 Glasfaserverstärkter Kunststoff (UP) 1 mm 2,5 kN 30 mm 15 kV 45 kN 6 kN 20 Nm M6x8 30 mm Zu den Details
30/30-M8 UP 202010105 Glasfaserverstärkter Kunststoff (UP) 1 mm 3,0 kN 30 mm 15 kV 60 kN 12 kN 40 Nm M8x9 30 mm Zu den Details
35/30-M6 UP 202010106 Glasfaserverstärkter Kunststoff (UP) 1 mm 2,0 kN 35 mm 15 kV 45 kN 6 kN 20 Nm M6x8 30 mm Zu den Details
35/30-M8 UP 202010107 Glasfaserverstärkter Kunststoff (UP) 1 mm 3,5 kN 35 mm 15 kV 60 kN 12 kN 40 Nm M8x9 30 mm Zu den Details
35/30-M10 UP 202010108 Glasfaserverstärkter Kunststoff (UP) 1 mm 4,0 kN 35 mm 15 kV 75 kN 16 kN 50 Nm M10x9 30 mm Zu den Details
35/40-M8 UP 202010109 Glasfaserverstärkter Kunststoff (UP) 1 mm 4,0 kN 35 mm 15 kV 70 kN 14 kN 40 Nm M8x9 40 mm Zu den Details
35/40-M10 UP 202010110 Glasfaserverstärkter Kunststoff (UP) 1 mm 4,5 kN 35 mm 15 kV 80 kN 16 kN 50 Nm M10x14 40 mm Zu den Details
40/30-M6 UP 202010111 Glasfaserverstärkter Kunststoff (UP) 2 mm 1,5 kN 40 mm 20 kV 45 kN 6 kN 20 Nm M6x8 30 mm Zu den Details
40/30-M8 UP 202010112 Glasfaserverstärkter Kunststoff (UP) 2 mm 3,0 kN 40 mm 20 kV 60 kN 12 kN 40 Nm M8x9 30 mm Zu den Details
40/40-M8 UP 202010113 Glasfaserverstärkter Kunststoff (UP) 2 mm 5,0 kN 40 mm 20 kV 90 kN 14 kN 50 Nm M8x9 40 mm Zu den Details
40/40-M10 UP 202010114 Glasfaserverstärkter Kunststoff (UP) 2 mm 8,0 kN 40 mm 20 kV 90 kN 20 kN 90 Nm M10x14 40 mm Zu den Details
40/40-M12 UP 202010115 Glasfaserverstärkter Kunststoff (UP) 2 mm 9,0 kN 40 mm 20 kV 120 kN 22 kN 100 Nm M12x14 40 mm Zu den Details
40/50-M10 UP 202010116 Glasfaserverstärkter Kunststoff (UP) 2 mm 12,5 kN 40 mm 20 kV 140 kN 23 kN 120 Nm M10x14 50 mm Zu den Details
40/50-M12 UP 202010117 Glasfaserverstärkter Kunststoff (UP) 2 mm 12,5 kN 40 mm 20 kV 180 kN 28 kN 200 Nm M12x14 50 mm Zu den Details
50/40-M8 UP 202010118 Glasfaserverstärkter Kunststoff (UP) 3 mm 5,0 kN 50 mm 25 kV 90 kN 14 kN 50 Nm M8x9 40 mm Zu den Details
50/40-M10 UP 202010119 Glasfaserverstärkter Kunststoff (UP) 3 mm 5,0 kN 50 mm 25 kV 100 kN 20 kN 90 Nm M10x14 40 mm Zu den Details
50/40-M12 UP 202010120 Glasfaserverstärkter Kunststoff (UP) 3 mm 6,0 kN 50 mm 25 kV 120 kN 22 kN 100 Nm M12x14 40 mm Zu den Details
50/50-M10 UP 202010121 Glasfaserverstärkter Kunststoff (UP) 3 mm 10,0 kN 50 mm 25 kV 140 kN 23 kN 120 Nm M10x14 50 mm Zu den Details
50/50-M12 UP 202010122 Glasfaserverstärkter Kunststoff (UP) 3 mm 10,0 kN 50 mm 25 kV 200 kN 28 kN 200 Nm M12x14 50 mm Zu den Details
60/40-M8 UP 202010123 Glasfaserverstärkter Kunststoff (UP) 3 mm 4,0 kN 60 mm 25 kV 90 kN 14 kN 50 Nm M8x9 40 mm Zu den Details
60/40-M10 UP 202010124 Glasfaserverstärkter Kunststoff (UP) 3 mm 6,0 kN 60 mm 25 kV 100 kN 20 kN 90 Nm M10x14 40 mm Zu den Details
60/40-M12 UP 202010125 Glasfaserverstärkter Kunststoff (UP) 3 mm 6,0 kN 60 mm 25 kV 100 kN 20 kN 120 Nm M12x14 40 mm Zu den Details
60/50-M10 UP 202010126 Glasfaserverstärkter Kunststoff (UP) 3 mm 9,0 kN 60 mm 25 kV 140 kN 23 kN 120 Nm M10x14 50 mm Zu den Details
60/50-M12 UP 202010127 Glasfaserverstärkter Kunststoff (UP) 3 mm 11,0 kN 60 mm 25 kV 180 kN 28 kN 200 Nm M12x14 50 mm Zu den Details
60/60-M12 UP 202010128 Glasfaserverstärkter Kunststoff (UP) 3 mm 12,0 kN 60 mm 25 kV 220 kN 28 kN 200 Nm M12x14 60 mm Zu den Details
60/60-M16 UP 202010129 Glasfaserverstärkter Kunststoff (UP) 3 mm 15,0 kN 60 mm 25 kV 240 kN 32 kN 300 Nm M16x20 60 mm Zu den Details
60/60-M20 UP 202010130 Glasfaserverstärkter Kunststoff (UP) 3 mm 16,0 kN 60 mm 25 kV 240 kN 37 kN 300 Nm M20x20 60 mm Zu den Details
80/60-M10 UP 202010131 Glasfaserverstärkter Kunststoff (UP) 3 mm 11,0 kN 80 mm 25 kV 220 kN 32 kN 200 Nm M10x14 60 mm Zu den Details
80/60-M12 UP 202010132 Glasfaserverstärkter Kunststoff (UP) 3 mm 15,0 kN 80 mm 25 kV 240 kN 37 kN 300 Nm M12x14 60 mm Zu den Details
80/60-M16 UP 202010133 Glasfaserverstärkter Kunststoff (UP) 3 mm 15,0 kN 80 mm 25 kV 240 kN 37 kN 300 Nm M16x20 60 mm Zu den Details
80/60-M10 UP K 202010148 Glasfaserverstärktes Polyesterharz 4 mm 80 mm 22 kV 220 kN 26 kN 100 Nm M10x18 60 mm Zu den Details
40/40-M10 UP K 202010149 Glasfaserverstärktes Polyesterharz 2 mm 40 mm 15 kV 90 kN 10 kN 75 Nm M10x12 40 mm Zu den Details
30/30-M8 UP K 202010150 Glasfaserverstärktes Polyesterharz 2 mm 30 mm 10 kV 60 kN 7 kN 40 Nm M8x8 30 mm Zu den Details
40/40-M8 UP K 202010151 Glasfaserverstärktes Polyesterharz 2 mm 40 mm 15 kV 90 kN 11 kN 50 Nm M8x10 40 mm Zu den Details
50/40-M8 UP K 202010153 Glasfaserverstärktes Polyesterharz 2 mm 50 mm 15 kV 90 kN 11 kN 40 Nm M8x10 40 mm Zu den Details
60/40-M8 UP K 202010154 Glasfaserverstärktes Polyesterharz 3 mm 60 mm 20 kV 90 kN 14 kN 50 Nm M8x14 40 mm Zu den Details
25/25-M5 UP K 202010155 Glasfaserverstärktes Polyesterharz 1 mm 25 mm 6 kV 20 kN 4 kN 15 Nm M5x6 25 mm Zu den Details
25/25-M6 UP K 202010156 Glasfaserverstärktes Polyesterharz 1 mm 25 mm 6 kV 35 kN 4 kN 15 Nm M6x6 25 mm Zu den Details
30/30-M6 UP K 202010157 Glasfaserverstärktes Polyesterharz 2 mm 30 mm 10 kV 45 kN 6 kN 20 Nm M6x8 30 mm Zu den Details
35/32-M6 UP K 202010158 Glasfaserverstärktes Polyesterharz 2 mm 35 mm 12 kV 7 kN 20 Nm M6x8 32 mm Zu den Details
35/32-M8 UP K 202010159 Glasfaserverstärktes Polyesterharz 2 mm 35 mm 12 kV 8 kN 50 Nm M8x10 32 mm Zu den Details
35/32-M10 UP K 202010160 Glasfaserverstärktes Polyesterharz 2 mm 35 mm 12 kV 8 kN 70 Nm M10x10 32 mm Zu den Details
40/30-M6 UP K 202010161 Glasfaserverstärktes Polyesterharz 2 mm 40 mm 15 kV 45 kN 6 kN 20 Nm M6x8 30 mm Zu den Details
40/30-M8 UP K 202010162 Glasfaserverstärktes Polyesterharz 2 mm 40 mm 15 kV 60 kN 10 kN 45 Nm M8x8 30 mm Zu den Details
40/40-M12 UP K 202010163 Glasfaserverstärktes Polyesterharz 2 mm 40 mm 15 kV 120 kN 11 kN 90 Nm M12x11 40 mm Zu den Details
50/40-M10 UP K 202010164 Glasfaserverstärktes Polyesterharz 2 mm 50 mm 15 kV 100 kN 13 kN 90 Nm M10x14 40 mm Zu den Details
50/40-M12 UP K 202010165 Glasfaserverstärktes Polyesterharz 2 mm 50 mm 16 kV 120 kN 11 kN 90 Nm M12x15 40 mm Zu den Details
50/50-M10 UP K 202010166 Glasfaserverstärktes Polyesterharz 2 mm 50 mm 15 kV 140 kN 15 kN 90 Nm M10x14 50 mm Zu den Details
50/50-M12 UP K 202010167 Glasfaserverstärktes Polyesterharz 2 mm 50 mm 15 kV 200 kN 15 kN 125 Nm M12x15 50 mm Zu den Details
60/40-M10 UP K 202010168 Glasfaserverstärktes Polyesterharz 3 mm 60 mm 20 kV 100 kN 20 kN 90 Nm M10x14 40 mm Zu den Details
60/40-M12 UP K 202010169 Glasfaserverstärktes Polyesterharz 3 mm 60 mm 20 kV 100 kN 16 kN 90 Nm M12x15 40 mm Zu den Details
60/50-M10 UP K 202010170 Glasfaserverstärktes Polyesterharz 3 mm 60 mm 15 kV 140 kN 18 kN 75 Nm M10x14 50 mm Zu den Details
60/50-M12 UP K 202010171 Glasfaserverstärktes Polyesterharz 3 mm 60 mm 15 kV 180 kN 20 kN 125 Nm M12x18 50 mm Zu den Details
60/60-M12 UP K 202010172 Glasfaserverstärktes Polyesterharz 3 mm 60 mm 15 kV 220 kN 25 kN 105 Nm M12x16 60 mm Zu den Details
60/60-M16 UP K 202010173 Glasfaserverstärktes Polyesterharz 3 mm 60 mm 15 kV 240 kN 28 kN 150 Nm M16x20 60 mm Zu den Details
80/60-M12 UP K 202010175 Glasfaserverstärktes Polyesterharz 4 mm 80 mm 22 kV 240 kN 28 kN 140 Nm M12x18 60 mm Zu den Details
80/60-M20 UP K 202010176 Glasfaserverstärktes Polyesterharz 3 mm 80 mm 15 kV 25 kN 190 Nm M20x20 60 mm Zu den Details
30/30-M10 UP K 202010177 Glasfaserverstärktes Polyesterharz 2 mm 30 mm 10 kV 6 kN 40 Nm M10x9 30 mm Zu den Details

60/50-M12 UP - Eigenschaften

Bezeichnung Wert
Material Glasfaserverstärkter Kunststoff (UP)
Betriebswechselspannung in kV 3 mm
Umbruchfestigkeit 11,0 kN
Höhe 60 mm
Prüfwechselspannung in kV 25 kV
Druckkraft in kN 180 kN
Zugkraft in kN 28 kN
Drehmoment in Nm 200 Nm
Armatur M12x14
Schlüsselweite in mm 50 mm
