Produktnummer: 202010160

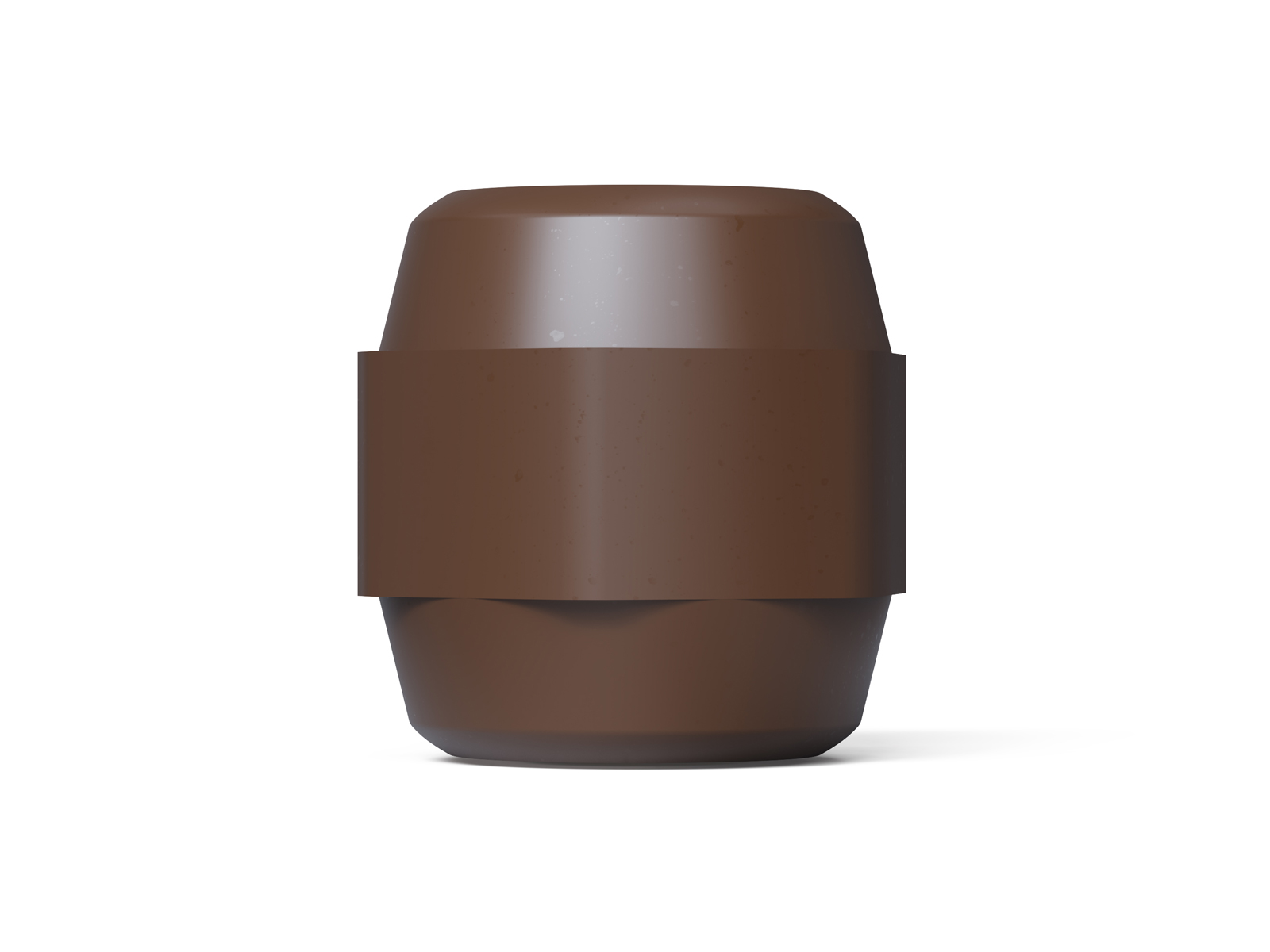

35/32-M10 UP K

GFK-Stützer-Polyester 1 kV

Niederspannungs-Stützisolator aus glasfaserverstärktem Polyesterharz

Jetzt anfragen
  • Beschreibung
  • Ausführungen
  • Eigenschaften

Niederspannungs-Stützisolator aus glasfaserverstärktem Polyesterharz

35/32-M10 UP K - Ausführungen

Beschreibung ID Material Farbe Betriebswechselspannung in kV Höhe Durchmesser Biegebruchkraft Prüfwechselspannung in kV Zugkraft in kN Drehmoment in Nm Armatur Schlüsselweite in mm
18/15-M4 UP 202010100 Glasfaserverstärkter Kunststoff (UP) 1 mm 18 mm 5 kV 2 kN 3 Nm M4x6 15 mm Zu den Details
20/20-M5 UP 202010101 Glasfaserverstärkter Kunststoff (UP) 1 mm 20 mm 10 kV 3 kN 5 Nm M5x7 20 mm Zu den Details
25/25-M5 UP 202010102 Glasfaserverstärkter Kunststoff (UP) 1 mm 25 mm 10 kV 3 kN 15 Nm M5x7 25 mm Zu den Details
25/25-M6 UP 202010103 Glasfaserverstärkter Kunststoff (UP) 1 mm 25 mm 10 kV 5 kN 15 Nm M6x8 25 mm Zu den Details
30/30-M6 UP 202010104 Glasfaserverstärkter Kunststoff (UP) 1 mm 30 mm 15 kV 6 kN 20 Nm M6x8 30 mm Zu den Details
30/30-M8 UP 202010105 Glasfaserverstärkter Kunststoff (UP) 1 mm 30 mm 15 kV 12 kN 40 Nm M8x9 30 mm Zu den Details
35/30-M6 UP 202010106 Glasfaserverstärkter Kunststoff (UP) 1 mm 35 mm 15 kV 6 kN 20 Nm M6x8 30 mm Zu den Details
35/30-M8 UP 202010107 Glasfaserverstärkter Kunststoff (UP) 1 mm 35 mm 15 kV 12 kN 40 Nm M8x9 30 mm Zu den Details
35/30-M10 UP 202010108 Glasfaserverstärkter Kunststoff (UP) 1 mm 35 mm 15 kV 16 kN 50 Nm M10x9 30 mm Zu den Details
35/40-M8 UP 202010109 Glasfaserverstärkter Kunststoff (UP) 1 mm 35 mm 15 kV 14 kN 40 Nm M8x9 40 mm Zu den Details
35/40-M10 UP 202010110 Glasfaserverstärkter Kunststoff (UP) 1 mm 35 mm 15 kV 16 kN 50 Nm M10x14 40 mm Zu den Details
40/30-M6 UP 202010111 Glasfaserverstärkter Kunststoff (UP) 2 mm 40 mm 20 kV 6 kN 20 Nm M6x8 30 mm Zu den Details
40/30-M8 UP 202010112 Glasfaserverstärkter Kunststoff (UP) 2 mm 40 mm 20 kV 12 kN 40 Nm M8x9 30 mm Zu den Details
40/40-M8 UP 202010113 Glasfaserverstärkter Kunststoff (UP) 2 mm 40 mm 20 kV 14 kN 50 Nm M8x9 40 mm Zu den Details
40/40-M10 UP 202010114 Glasfaserverstärkter Kunststoff (UP) 2 mm 40 mm 20 kV 20 kN 90 Nm M10x14 40 mm Zu den Details
40/40-M12 UP 202010115 Glasfaserverstärkter Kunststoff (UP) 2 mm 40 mm 20 kV 22 kN 100 Nm M12x14 40 mm Zu den Details
40/50-M10 UP 202010116 Glasfaserverstärkter Kunststoff (UP) 2 mm 40 mm 20 kV 23 kN 120 Nm M10x14 50 mm Zu den Details
40/50-M12 UP 202010117 Glasfaserverstärkter Kunststoff (UP) 2 mm 40 mm 20 kV 28 kN 200 Nm M12x14 50 mm Zu den Details
50/40-M8 UP 202010118 Glasfaserverstärkter Kunststoff (UP) 3 mm 50 mm 25 kV 14 kN 50 Nm M8x9 40 mm Zu den Details
50/40-M10 UP 202010119 Glasfaserverstärkter Kunststoff (UP) 3 mm 50 mm 25 kV 20 kN 90 Nm M10x14 40 mm Zu den Details
50/40-M12 UP 202010120 Glasfaserverstärkter Kunststoff (UP) 3 mm 50 mm 25 kV 22 kN 100 Nm M12x14 40 mm Zu den Details
50/50-M10 UP 202010121 Glasfaserverstärkter Kunststoff (UP) 3 mm 50 mm 25 kV 23 kN 120 Nm M10x14 50 mm Zu den Details
50/50-M12 UP 202010122 Glasfaserverstärkter Kunststoff (UP) 3 mm 50 mm 25 kV 28 kN 200 Nm M12x14 50 mm Zu den Details
60/40-M8 UP 202010123 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 14 kN 50 Nm M8x9 40 mm Zu den Details
60/40-M10 UP 202010124 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 20 kN 90 Nm M10x14 40 mm Zu den Details
60/40-M12 UP 202010125 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 20 kN 120 Nm M12x14 40 mm Zu den Details
60/50-M10 UP 202010126 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 23 kN 120 Nm M10x14 50 mm Zu den Details
60/50-M12 UP 202010127 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 28 kN 200 Nm M12x14 50 mm Zu den Details
60/60-M12 UP 202010128 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 28 kN 200 Nm M12x14 60 mm Zu den Details
60/60-M16 UP 202010129 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 32 kN 300 Nm M16x20 60 mm Zu den Details
60/60-M20 UP 202010130 Glasfaserverstärkter Kunststoff (UP) 3 mm 60 mm 25 kV 37 kN 300 Nm M20x20 60 mm Zu den Details
80/60-M10 UP 202010131 Glasfaserverstärkter Kunststoff (UP) 3 mm 80 mm 25 kV 32 kN 200 Nm M10x14 60 mm Zu den Details
80/60-M12 UP 202010132 Glasfaserverstärkter Kunststoff (UP) 3 mm 80 mm 25 kV 37 kN 300 Nm M12x14 60 mm Zu den Details
80/60-M16 UP 202010133 Glasfaserverstärkter Kunststoff (UP) 3 mm 80 mm 25 kV 37 kN 300 Nm M16x20 60 mm Zu den Details
80/60-M10 UP K 202010148 Glasfaserverstärktes Polyesterharz Braun 4 mm 80 mm 52 mm 10 kN 22 kV 26 kN 100 Nm M10x18 60 mm Zu den Details
40/40-M10 UP K 202010149 Glasfaserverstärktes Polyesterharz Braun 2 mm 40 mm 35 mm 6 kN 15 kV 10 kN 75 Nm M10x12 40 mm Zu den Details
30/30-M8 UP K 202010150 Glasfaserverstärktes Polyesterharz Braun 2 mm 30 mm 26 mm 3 kN 10 kV 7 kN 40 Nm M8x8 30 mm Zu den Details
40/40-M8 UP K 202010151 Glasfaserverstärktes Polyesterharz Braun 2 mm 40 mm 35 mm 6 kN 15 kV 11 kN 50 Nm M8x10 40 mm Zu den Details
50/40-M8 UP K 202010153 Glasfaserverstärktes Polyesterharz Braun 2 mm 50 mm 28 mm 5 kN 15 kV 11 kN 40 Nm M8x10 40 mm Zu den Details
60/40-M8 UP K 202010154 Glasfaserverstärktes Polyesterharz Braun 3 mm 60 mm 28 mm 5 kN 20 kV 14 kN 50 Nm M8x14 40 mm Zu den Details
25/25-M5 UP K 202010155 Glasfaserverstärktes Polyesterharz Braun 1 mm 25 mm 22 mm 2 kN 6 kV 4 kN 15 Nm M5x6 25 mm Zu den Details
25/25-M6 UP K 202010156 Glasfaserverstärktes Polyesterharz Braun 1 mm 25 mm 22 mm 1 kN 6 kV 4 kN 15 Nm M6x6 25 mm Zu den Details
30/30-M6 UP K 202010157 Glasfaserverstärktes Polyesterharz Braun 2 mm 30 mm 26 mm 3 kN 10 kV 6 kN 20 Nm M6x8 30 mm Zu den Details
35/32-M6 UP K 202010158 Glasfaserverstärktes Polyesterharz Braun 2 mm 35 mm 28 mm 4 kN 12 kV 7 kN 20 Nm M6x8 32 mm Zu den Details
35/32-M8 UP K 202010159 Glasfaserverstärktes Polyesterharz Braun 2 mm 35 mm 28 mm 5 kN 12 kV 8 kN 50 Nm M8x10 32 mm Zu den Details
35/32-M10 UP K 202010160 Glasfaserverstärktes Polyesterharz Braun 2 mm 35 mm 28 mm 5 kN 12 kV 8 kN 70 Nm M10x10 32 mm Zu den Details
40/30-M6 UP K 202010161 Glasfaserverstärktes Polyesterharz Braun 2 mm 40 mm 26 mm 3 kN 15 kV 6 kN 20 Nm M6x8 30 mm Zu den Details
40/30-M8 UP K 202010162 Glasfaserverstärktes Polyesterharz Braun 2 mm 40 mm 26 mm 3 kN 15 kV 10 kN 45 Nm M8x8 30 mm Zu den Details
40/40-M12 UP K 202010163 Glasfaserverstärktes Polyesterharz Braun 2 mm 40 mm 35 mm 8 kN 15 kV 11 kN 90 Nm M12x11 40 mm Zu den Details
50/40-M10 UP K 202010164 Glasfaserverstärktes Polyesterharz Braun 2 mm 50 mm 28 mm 6 kN 15 kV 13 kN 90 Nm M10x14 40 mm Zu den Details
50/40-M12 UP K 202010165 Glasfaserverstärktes Polyesterharz Braun 2 mm 50 mm 28 mm 7 kN 16 kV 11 kN 90 Nm M12x15 40 mm Zu den Details
50/50-M10 UP K 202010166 Glasfaserverstärktes Polyesterharz Braun 2 mm 50 mm 42 mm 7 kN 15 kV 15 kN 90 Nm M10x14 50 mm Zu den Details
50/50-M12 UP K 202010167 Glasfaserverstärktes Polyesterharz Braun 2 mm 50 mm 42 mm 9 kN 15 kV 15 kN 125 Nm M12x15 50 mm Zu den Details
60/40-M10 UP K 202010168 Glasfaserverstärktes Polyesterharz Braun 3 mm 60 mm 28 mm 5 kN 20 kV 20 kN 90 Nm M10x14 40 mm Zu den Details
60/40-M12 UP K 202010169 Glasfaserverstärktes Polyesterharz Braun 3 mm 60 mm 28 mm 5 kN 20 kV 16 kN 90 Nm M12x15 40 mm Zu den Details
60/50-M10 UP K 202010170 Glasfaserverstärktes Polyesterharz Braun 3 mm 60 mm 42 mm 6 kN 15 kV 18 kN 75 Nm M10x14 50 mm Zu den Details
60/50-M12 UP K 202010171 Glasfaserverstärktes Polyesterharz Braun 3 mm 60 mm 42 mm 8 kN 15 kV 20 kN 125 Nm M12x18 50 mm Zu den Details
60/60-M12 UP K 202010172 Glasfaserverstärktes Polyesterharz Braun 3 mm 60 mm 43 mm 10 kN 15 kV 25 kN 105 Nm M12x16 60 mm Zu den Details
60/60-M16 UP K 202010173 Glasfaserverstärktes Polyesterharz Braun 3 mm 60 mm 43 mm 11 kN 15 kV 28 kN 150 Nm M16x20 60 mm Zu den Details
80/60-M12 UP K 202010175 Glasfaserverstärktes Polyesterharz Braun 4 mm 80 mm 52 mm 12 kN 22 kV 28 kN 140 Nm M12x18 60 mm Zu den Details
80/60-M20 UP K 202010176 Glasfaserverstärktes Polyesterharz Braun 3 mm 80 mm 52 mm 12 kN 15 kV 25 kN 190 Nm M20x20 60 mm Zu den Details
30/30-M10 UP K 202010177 Glasfaserverstärktes Polyesterharz Braun 2 mm 30 mm 26 mm 3 kN 10 kV 6 kN 40 Nm M10x9 30 mm Zu den Details

35/32-M10 UP K - Eigenschaften

Bezeichnung Wert
Material Glasfaserverstärktes Polyesterharz
Farbe Braun
Betriebswechselspannung in kV 2 mm
Höhe 35 mm
Durchmesser 28 mm
Biegebruchkraft 5 kN
Prüfwechselspannung in kV 12 kV
Zugkraft in kN 8 kN
Drehmoment in Nm 70 Nm
Armatur M10x10
Schlüsselweite in mm 32 mm

Wir bieten Ihnen eine hohe Beratungs­kompetenz.

Unsere Lösungen sind individuell auf Ihre Anforderungen zugeschnitten. Durch unsere ausgezeichnete LUKA GmbH Lösungskompetenz können wir Ihnen alles aus einer Hand anbieten.
